Čo je Z-BOL a pre koho je určený
Z-BOL je plne automatický hydraulický výsuvný stĺpik určený na reguláciu vjazdu vozidiel. Na rozdiel od pevných zábran sa dokáže zasunúť do vozovky, takže vjazd môžete podľa potreby uzavrieť alebo uvoľniť bez manuálneho premiestňovania prekážok.
Pri uzavretom vjazde vytvára stĺpik fyzickú prekážku vysokú 600 mm. Po prijatí povelu sa zasunie najviac za 2 sekundy a umožní vozidlu prejsť. Opätovné vysunutie trvá najviac 4 sekundy.
Spôsob ovládania možno prispôsobiť prevádzke objektu. Vjazd môže ovládať pracovník obsluhy tlačidlom alebo diaľkovým ovládačom. Pri doplnení vhodného prístupového systému možno otváranie riadiť aj rozpoznávaním evidenčných čísel vozidiel alebo RFID kartami. Jedna riadiaca skriňa umožňuje ovládať až osem stĺpikov.

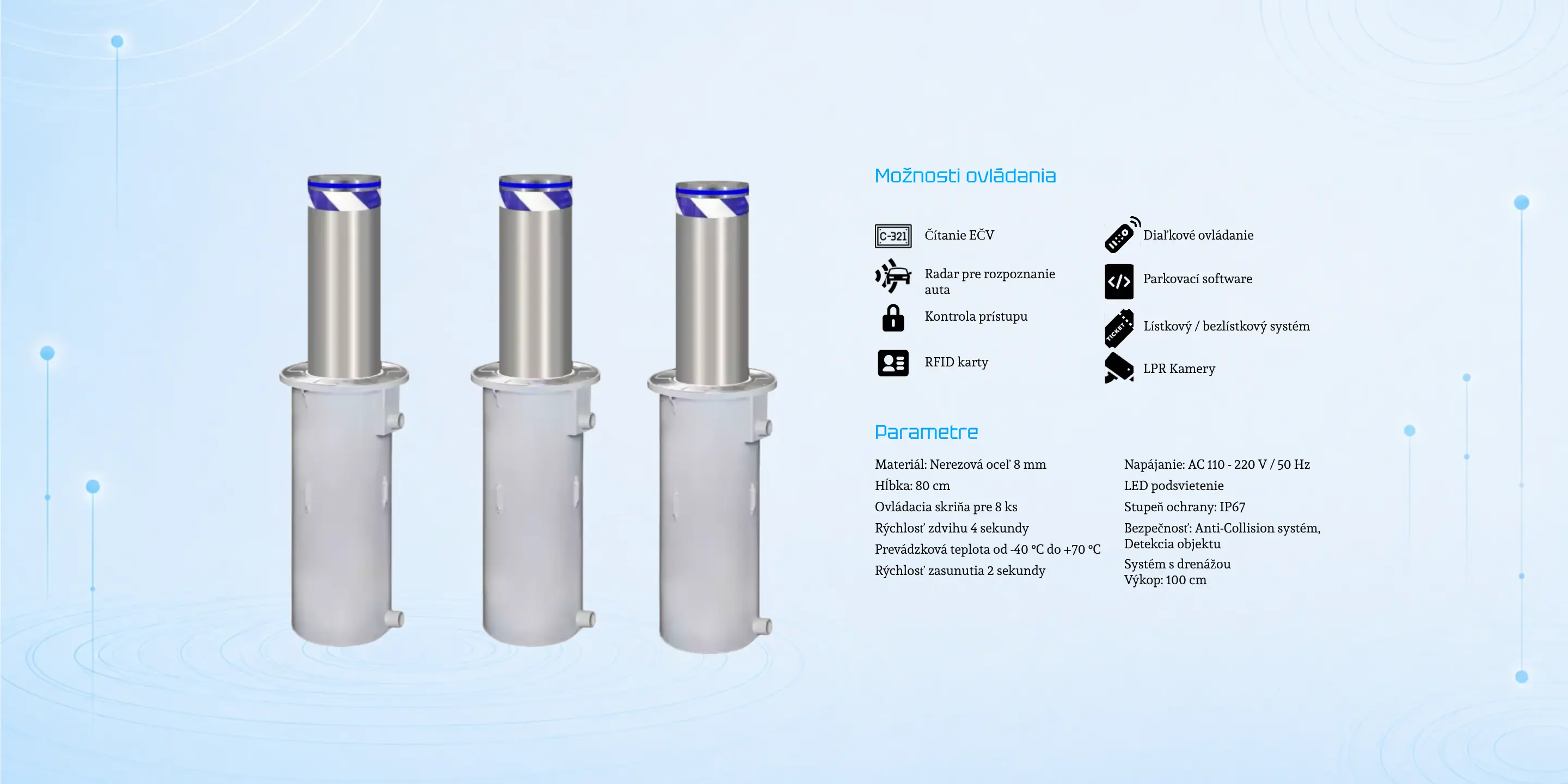

Výsuvný stĺpik je vyrobený z nehrdzavejúcej ocele AISI 304, má priemer 219 mm a hrúbku steny 6 mm. Integrovaný hydraulický pohon zabezpečuje plynulé vysúvanie a zasúvanie bez potreby vonkajšieho olejového potrubia. LED výstražné osvetlenie a reflexné prvky zlepšujú viditeľnosť stĺpika aj pri slabšom osvetlení.
Z-BOL je vhodný pre firemné a administratívne objekty, parkoviská, pešie zóny aj verejné priestory, kde potrebujete regulovať vjazd vozidiel a zároveň zachovať možnosť prejazdu oprávneným používateľom
Čo oceníte
- Vjazd uzavriete bez trvalej prekážky: Stĺpik sa vysunie do výšky 600 mm a vytvorí fyzickú bariéru. Keď potrebujete umožniť prejazd, zasunie sa do úrovne vozovky.
- Rýchle otvorenie aj uzavretie vjazdu: Zasunutie trvá najviac 2 sekundy a vysunutie najviac 4 sekundy. Vozidlá tak nemusia dlho čakať na samotný pohyb stĺpika.
- Ovládanie podľa potrieb objektu: Podľa konfigurácie možno použiť tlačidlo, diaľkový ovládač, RFID kartu alebo systém rozpoznávania EČV.
- Viac stĺpikov pod spoločným riadením: Jedna riadiaca skriňa umožňuje ovládať až osem stĺpikov. Riešenie tak možno prispôsobiť aj širším vjazdom, kde jeden stĺpik nestačí.
- Odolná konštrukcia z nehrdzavejúcej ocele: Stĺpik je vyrobený z nehrdzavejúcej ocele AISI 304, ktorá dobre odoláva vlhkosti a bežným poveternostným podmienkam. Priemer 219 mm a hrúbka steny 6 mm zabezpečujú pevnú konštrukciu.
- Lepšia viditeľnosť aj po zotmení: LED výstražné osvetlenie a reflexné prvky pomáhajú vodičom včas rozpoznať vysunutý stĺpik.
- Plynulý pohyb bez vonkajšieho hydraulického potrubia: Integrovaný hydraulický pohon zabezpečuje plynulé vysúvanie a zasúvanie stĺpika bez potreby vonkajších olejových rozvodov.
- Pripravený na časté používanie: Z-BOL je navrhnutý na viac ako 5 miliónov pracovných cyklov. Uvádzaná životnosť je najmenej 10 rokov pri bežných prevádzkových podmienkach.
- Vhodný aj do náročného počasia: Krytie IP64 a prevádzkový rozsah od –45 °C do +70 °C umožňujú použitie vo vonkajšom prostredí.
- Možnosť núdzového zastavenia: Systém podporuje núdzové zastavenie pohybu. Pri návrhu možno riešenie doplniť o ochranné prvky na zvýšenie bezpečnosti prejazdu.
- Prejazd možno uvoľniť aj pri výpadku elektriny: Z-BOL podporuje manuálne spustenie stĺpika pri výpadku napájania.
- Odvodnenie podľa podmienok vjazdu: Montážny priestor možno riešiť s prirodzeným alebo externým odvodnením, aby sa v ňom nehromadila voda.
Technické parametre
| PARAMETER | HODNOTA |
|---|---|
| Typ zariadenia | Plne automatický hydraulický výsuvný stĺpik |
| Typ pohonu | Integrovaný hydraulický |
| Výška výsuvu | 600 mm |
| Priemer stĺpika | 219 mm |
| Hrúbka steny stĺpika | 6 mm |
| Materiál stĺpika | Nehrdzavejúca oceľ AISI 304 |
| Priemer príruby | 335 mm |
| Hrúbka príruby | 8 mm |
| Hĺbka zapustenia zariadenia | 800 mm |
| Celková výška zariadenia | 1 400 mm |
| Čas vysunutia | Najviac 4 sekundy |
| Čas zasunutia | Najviac 2 sekundy |
| Spôsoby ovládania | Tlačidlo · Diaľkový ovládač · Rozpoznávanie EČV · RFID karta (podľa konfigurácie systému) |
| Počet stĺpikov na jednu riadiacu skriňu | Až 8 |
| Rozmery riadiacej skrine | 600 × 400 × 200 mm |
| Osvetlenie a označenie | LED výstražné osvetlenie · Reflexné prvky |
| Dostupné farby LED osvetlenia | Červená · Oranžová · Žltá · Zelená · Modrá · Indigová · Fialová |
| Bezpečnostné funkcie | Núdzové zastavenie · Manuálne spustenie pri výpadku napájania · Možnosť doplnenia ochrany proti privretiu |
| Napájanie | 110–230 V AC, 50–60 Hz |
| Krytie | IP64 |
| Prevádzková teplota | –45 °C až +70 °C |
| Uvádzaná životnosť | Viac ako 5 miliónov pracovných cyklov · Najmenej 10 rokov v bežnom prevádzkovom prostredí |
| Montáž | Zapustená do vozovky |
| Odvodnenie | Prirodzené alebo externé |
Časté otázky
Potrebujete zabrániť cudzím vozidlám vo vjazde, ale nechcete priestor trvalo uzavrieť?
Z-BOL umožňuje podľa potreby vytvoriť fyzickú prekážku alebo uvoľniť prejazd. Pri vysunutí dosahuje výšku 600 mm a obmedzuje vjazd vozidiel. Po zasunutí sa dostane do úrovne vozovky, takže oprávnené vozidlá môžu prejsť.
Je vhodný napríklad na vstupy do firemných areálov, parkovísk alebo peších zón, kde potrebujete povoliť vjazd len určitým vozidlám.
Nechcete, aby pri každom prichádzajúcom vozidle musel niekto ručne otvárať vjazd?
Z-BOL možno prepojiť s prístupovým systémom, ktorý umožňuje ovládanie pomocou RFID kariet alebo rozpoznávania EČV. Pri správne navrhnutom riešení môže systém po overení oprávnenia automaticky vydať povel na zasunutie stĺpika.
Ak potrebujete mať vjazd pod priamou kontrolou obsluhy, môžete zvoliť tlačidlo alebo diaľkové ovládanie.
Budú musieť vodiči dlho čakať, kým sa stĺpik zasunie?
Samotné zasunutie trvá najviac 2 sekundy. Keď je potrebné vjazd opäť uzavrieť, vysunutie trvá najviac 4 sekundy.
Z-BOL je preto vhodný aj na miesta, kde sa vjazd počas dňa pravidelne otvára a zatvára. Celkový čas potrebný na prejazd závisí aj od spôsobu identifikácie vozidla a nastavenia systému.
Máte široký vjazd, na ktorom jeden stĺpik nestačí?
Z-BOL umožňuje spoločné riadenie viacerých stĺpikov. Jedna riadiaca skriňa dokáže obsluhovať až 8 zariadení.
Stĺpiky možno rozmiestniť podľa šírky vjazdu a požadovaného spôsobu regulácie dopravy. Ich počet a vzdialenosti treba určiť pri návrhu riešenia.
Čo sa stane, keď vypadne elektrina a vozidlá potrebujú vyjsť z areálu?
Z-BOL podporuje manuálne spustenie stĺpika pri výpadku napájania. Prejazd tak možno uvoľniť aj vtedy, keď nie je dostupné elektrické napájanie hydraulického pohonu.
Postup núdzového spustenia treba zohľadniť pri montáži a oboznámiť s ním osoby zodpovedné za prevádzku vjazdu.
Môže sa stĺpik vysunúť, keď nad ním práve prechádza vozidlo?
Bezpečnosť prejazdu závisí od celého návrhu systému, nielen od samotného stĺpika. Z-BOL podporuje núdzové zastavenie a riešenie možno doplniť o ochranné prvky, ktoré pomáhajú predchádzať nebezpečnému pohybu pri prekážke.
Konkrétne snímače a spôsob ich zapojenia treba navrhnúť podľa podmienok vjazdu. Pri automatickej prevádzke je dôležité zabezpečiť, aby systém správne vyhodnocoval prítomnosť vozidiel v priestore stĺpikov.
Bude stĺpik viditeľný aj v noci alebo za zhoršeného počasia?
Na hornej časti Z-BOL sa nachádza LED výstražné osvetlenie a reflexné prvky. Pomáhajú vodičom lepšie rozpoznať polohu stĺpika pri slabšom svetle, po zotmení alebo za zníženej viditeľnosti.
Dostupnosť iných farieb LED osvetlenia a konkrétne farebné vyhotovenie je potrebné preveriť pri objednávke.
Vjazd používajú vozidlá každý deň. Vydrží stĺpik časté vysúvanie a zasúvanie?
Z-BOL je navrhnutý na viac ako 5 miliónov pracovných cyklov. Uvádzaná životnosť je najmenej 10 rokov pri bežných prevádzkových podmienkach.
Je preto určený aj na pravidelne používané vjazdy. Skutočnú životnosť ovplyvňujú podmienky používania, zaťaženie a vykonávaná údržba.
Môže byť hydraulický stĺpik vonku počas celého roka?
Z-BOL má krytie IP64, ktoré poskytuje ochranu pred prachom v množstve, ktoré by mohlo narušiť prevádzku zariadenia, a pred striekajúcou vodou. Pracuje pri teplotách od –45 °C do +70 °C.
Telo z nehrdzavejúcej ocele AISI 304 poskytuje odolnosť proti korózii. Pri vonkajšej montáži je však potrebné zabezpečiť aj správne odvodnenie podzemnej časti zariadenia.
Takže ani počas poriadnych mrazov mu nemusíte variť horúci čaj. O správne odvodnenie sa však postarať treba.
Máte už hotovú vozovku a chcete do nej dodatočne namontovať výsuvný stĺpik?
Z-BOL sa osádza do pripraveného priestoru pod úrovňou vozovky. Samotné zariadenie vyžaduje zapustenie 800 mm a má celkovú výšku 1 400 mm.
Pri stavebnej príprave treba počítať aj s podkladovou vrstvou, odvodnením, prívodom kabeláže a následným zabetónovaním montážneho puzdra.
Pred montážou je preto potrebné preveriť podzemné rozvody a možnosti stavebných úprav. Montážny postup počíta s výkopom hlbokým približne 1 000 mm. Konkrétne rozmery a spôsob osadenia treba určiť podľa projektovej dokumentácie.
Čo ak sa v montážnom priestore začne hromadiť dažďová voda?
Pri Z-BOL možno použiť prirodzené alebo externé odvodnenie. Výrobca opisuje odvedenie vody do kanalizácie, prípadne riešenie so zbernou nádržou a odčerpávaním.
Vhodný spôsob závisí od podložia, možností odvodu vody a umiestnenia stĺpika. Odvodnenie je preto potrebné vyriešiť ešte pred betonážou
