Čo je Dnake B17-EX002-S a pre koho je určený

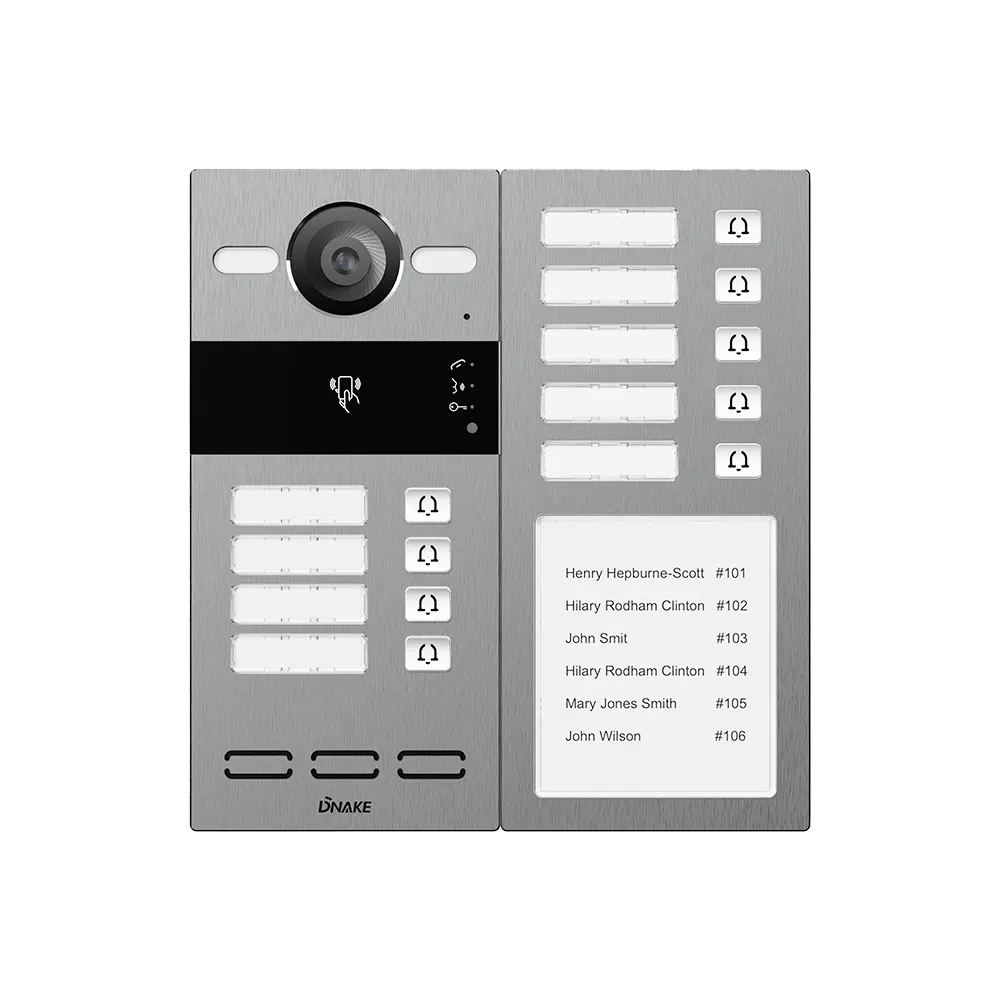

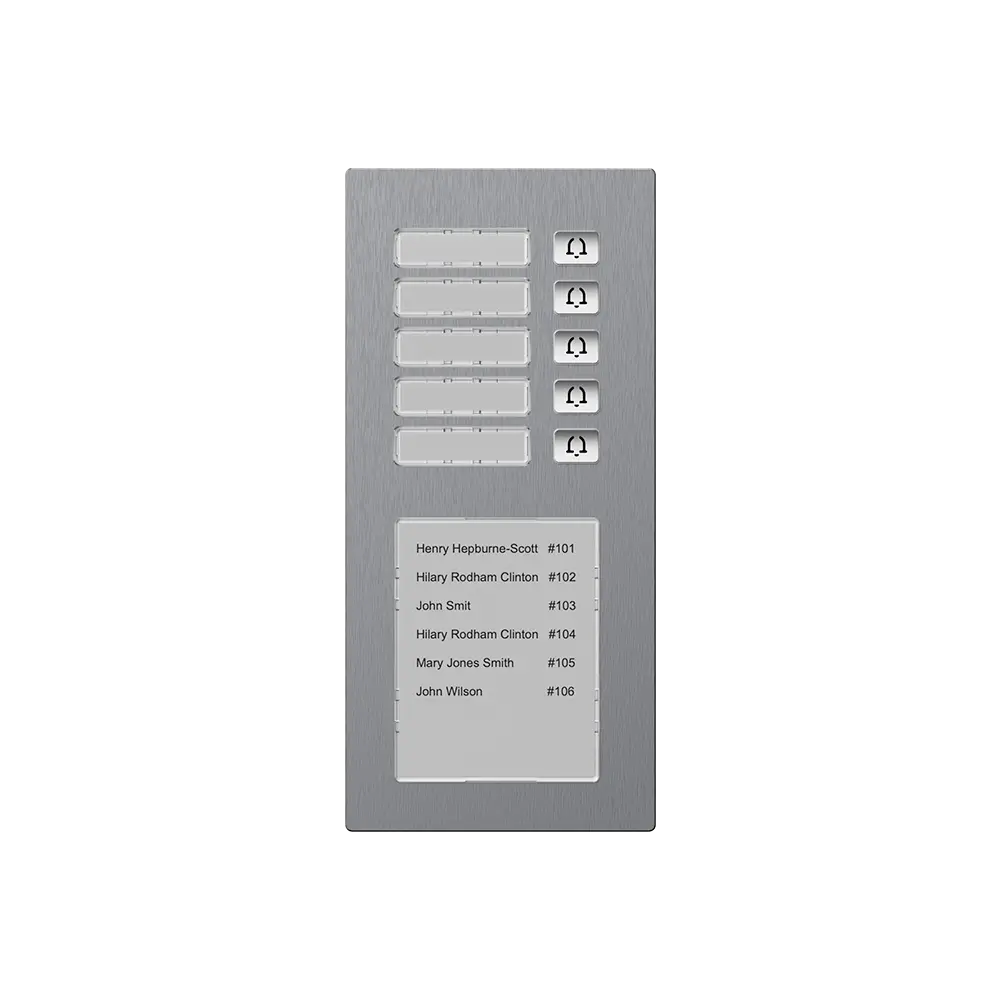

DNAKE B17-EX002/S je rozširujúci modul určený pre kompatibilné vonkajšie jednotky videovrátnikového systému DNAKE. Kombinuje päť kovových volacích tlačidiel s menovkami a jednu väčšiu informačnú plochu.
Hodí sa najmä tam, kde potrebujete umožniť volanie na niekoľko samostatných bytov, kancelárií alebo pracovísk a zároveň zobraziť ďalšie informácie pre návštevy.
Päť volacích tlačidiel možno v rámci kompatibilného systému priradiť konkrétnym používateľom alebo číslam miestností. Menovky pri tlačidlách pomáhajú identifikovať jednotlivé volacie ciele, zatiaľ čo samostatná plocha poskytuje priestor na doplňujúce označenia.
Tlačidlá aj menovkové plochy sú podsvietené, čo uľahčuje orientáciu aj pri slabšom osvetlení.
Modul sa pripája k vonkajšej jednotke prostredníctvom RS485. Má samostatný vstup a výstup na pokračovanie systémového prepojenia k ďalšiemu rozširujúcemu modulu.
Pri použití viacerých modulov sa ich adresy nastavujú štvorpolohovým DIP prepínačom. Samotné priradenie tlačidiel sa vykonáva prostredníctvom nastavení kompatibilnej vonkajšej jednotky.
B17-EX002/S potrebuje napájanie 12 V DC a nie je samostatným videovrátnikom.

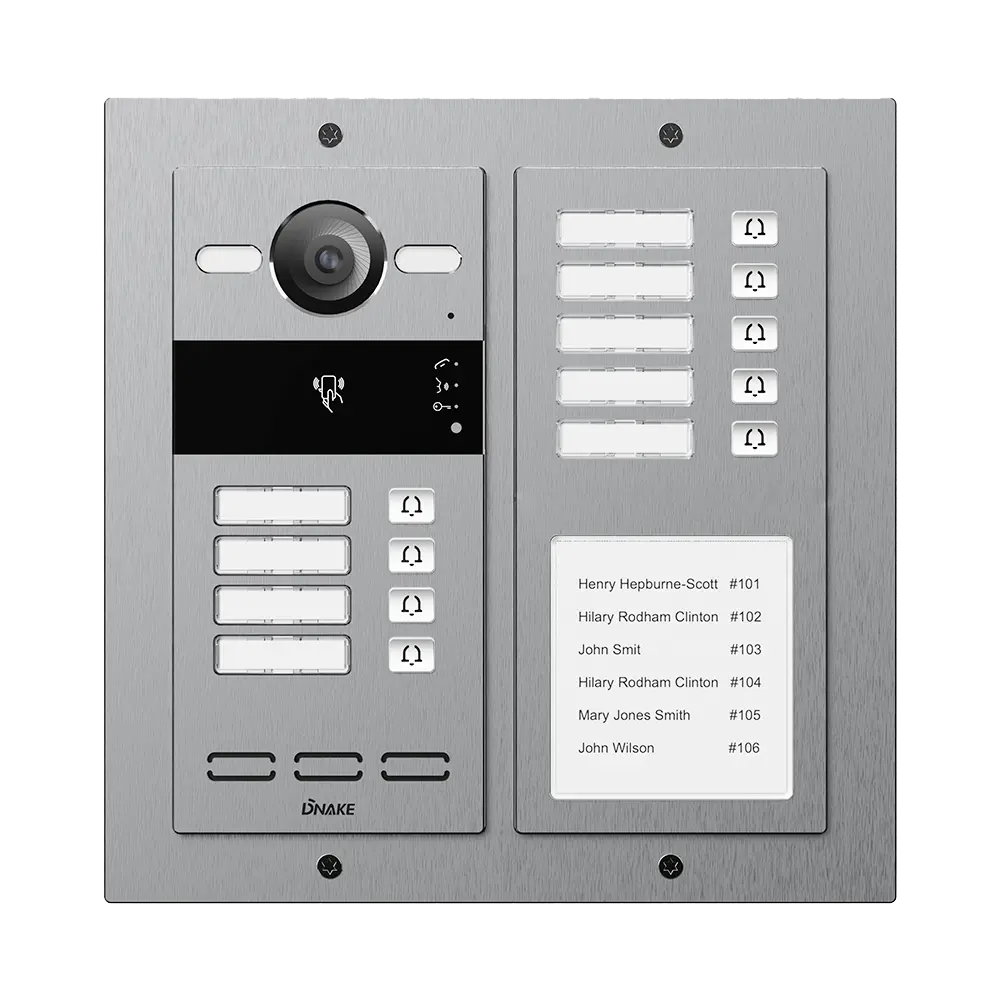

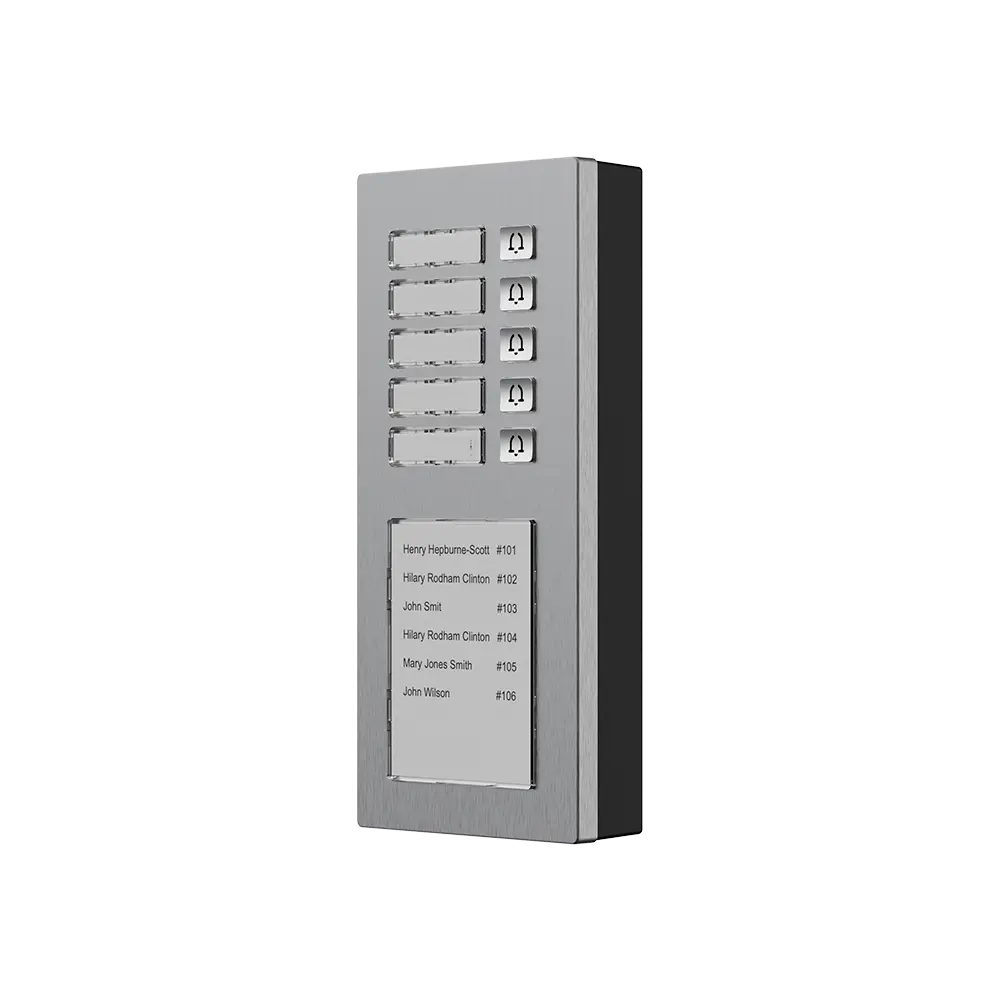

Hliníkové vyhotovenie, krytie IP65 a mechanická odolnosť IK07 umožňujú použiť modul pri vonkajších vstupoch. Podporuje povrchové aj zápustné osadenie podľa podmienok konkrétnej inštalácie.
Čo oceníte
- Päť volacích tlačidiel: Samostatné volanie pre päť priradených cieľov v kompatibilnom systéme.
- Menovky pri tlačidlách: Návštevy jednoducho identifikujú požadovaný byt alebo kanceláriu.
- Samostatná informačná plocha: Miesto na označenie obyvateľov, miestností alebo ďalšie relevantné informácie pri vstupe.
- Podsvietené tlačidlá a menovky: Lepšia viditeľnosť vo večerných hodinách a pri slabšom osvetlení.
- Prehľadné usporiadanie: Volacie tlačidlá a doplňujúce označenia sú sústredené do jedného modulu.
- Rozšírenie kompatibilnej vonkajšej jednotky: Modul dopĺňa existujúci videovrátnikový systém o ďalšie volacie možnosti.
- Prepojenie cez RS485: Samostatný vstup a výstup umožňujú pokračovať v zapojení ďalších modulov.
- Konfigurácia volacích cieľov: Priradenie tlačidiel sa nastavuje prostredníctvom kompatibilnej vonkajšej jednotky.
- Adresovanie DIP prepínačom: Jednoznačné nastavenie adresy modulu v rámci systému.
- Hliníková konštrukcia: Pevné vyhotovenie vhodné pre spoločné vstupy.
- Krytie IP65 a odolnosť IK07: Ochrana pred vonkajšími vplyvmi a mechanickým namáhaním.
- Možnosť povrchovej aj zápustnej montáže: Prispôsobenie spôsobu osadenia konkrétnemu vstupu.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ zariadenia: | Rozširujúci modul volacích tlačidiel s informačnou plochou |
| Počet volacích tlačidiel: | 5 |
| Vyhotovenie tlačidiel: | Kovové |
| Menovky pri tlačidlách: | 5 |
| Samostatná informačná plocha: | 1 |
| Podsvietenie: | Tlačidlá a menovkové plochy |
| Materiál: | Hliník |
| Komunikačné rozhranie: | RS485 |
| Počet pripojení RS485: | 2 – vstup a výstup |
| Adresovanie: | 4-polohový DIP prepínač |
| Napájanie: | 12 V DC |
| Menovitý príkon: | 1 W |
| Príkon v pohotovostnom režime: | 1 W |
| Rozmery podľa technického listu: | 188 × 88 × 34 mm |
| Stupeň krytia: | IP65 |
| Mechanická odolnosť: | IK07 |
| Montáž: | Povrchová alebo zápustná |
| Prevádzková teplota: | –40 °C až +55 °C |
| Skladovacia teplota: | –40 °C až +70 °C |
| Prevádzková vlhkosť: | 10–90 %, bez kondenzácie |
Časté otázky
Potrebujete päť samostatných zvončekov a zároveň priestor na ďalšie označenia?
DNAKE B17-EX002/S obsahuje päť kovových volacích tlačidiel s menovkami a jednu samostatnú informačnú plochu.
Je preto vhodný na vstupy, kde chcete návštevám umožniť výber konkrétneho volacieho cieľa a zároveň im zobraziť doplňujúce informácie.
Aký je rozdiel medzi B17-EX002/S a B17-EX001/S?
B17-EX001/S ponúka desať volacích tlačidiel s menovkami.
B17-EX002/S má päť volacích tlačidiel a namiesto ďalších piatich tlačidiel obsahuje väčšiu informačnú plochu. Výber preto závisí od potrebného počtu volacích miest a množstva informácií, ktoré chcete pri vstupe zobraziť.
Môžete modul používať bez hlavnej vonkajšej jednotky?
Nie. B17-EX002/S je rozširujúci modul, ktorý funguje ako súčasť kompatibilného videovrátnikového systému DNAKE.
Na jeho používanie je potrebná vhodná vonkajšia jednotka, správne prepojenie a konfigurácia.
Dajú sa tlačidlá priradiť konkrétnym bytom alebo kanceláriám?
Je možné pripojiť aj ďalší rozširujúci modul?
Áno. B17-EX002/S má vstup a výstup RS485 určené na systémové prepojenie. Pri použití viacerých modulov musí mať každý správne nastavenú adresu.
Konkrétnu konfiguráciu treba navrhnúť podľa kompatibilnej vonkajšej jednotky.
Sú tlačidlá a označenia viditeľné aj pri slabšom osvetlení?
Aké možnosti montáže ponúka tento modul?
Potrebuje samostatné napájanie?
Potrebujete návštevám oznámiť viac než len to, na ktorý zvonček majú stlačiť?
DNAKE B17-EX002/S ponúka päť podsvietených volacích tlačidiel a samostatnú informačnú plochu, na ktorej môžete uviesť napríklad názov firmy, čísla kancelárií alebo otváracie hodiny.
Návštevy tak už pri vstupe zistia, koho hľadajú a kedy ho môžu zastihnúť. Či si však otváracie hodiny aj prečítajú, alebo budú päť minút po záverečnej stále vytrvalo zvoniť, vám žiadny modul nezaručí.****
