Čo je Dnake B17-EX003-S a pre koho je určený

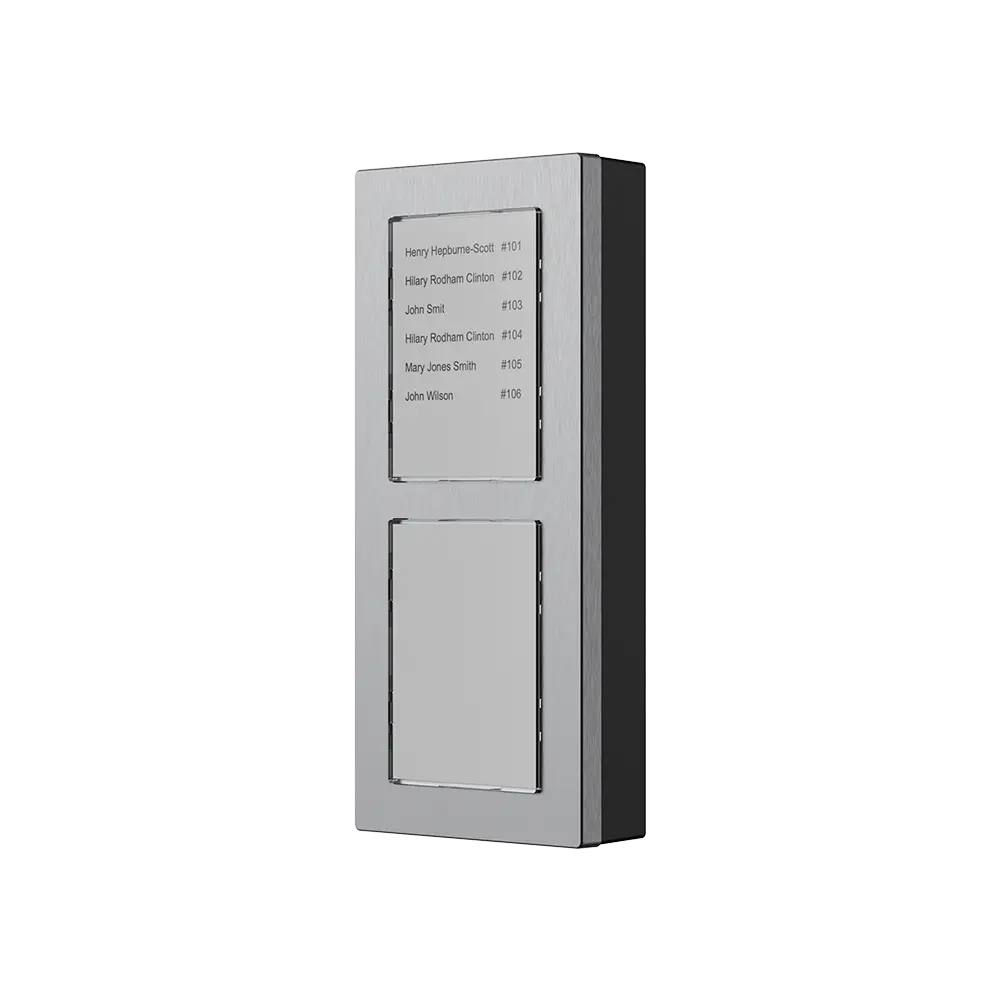

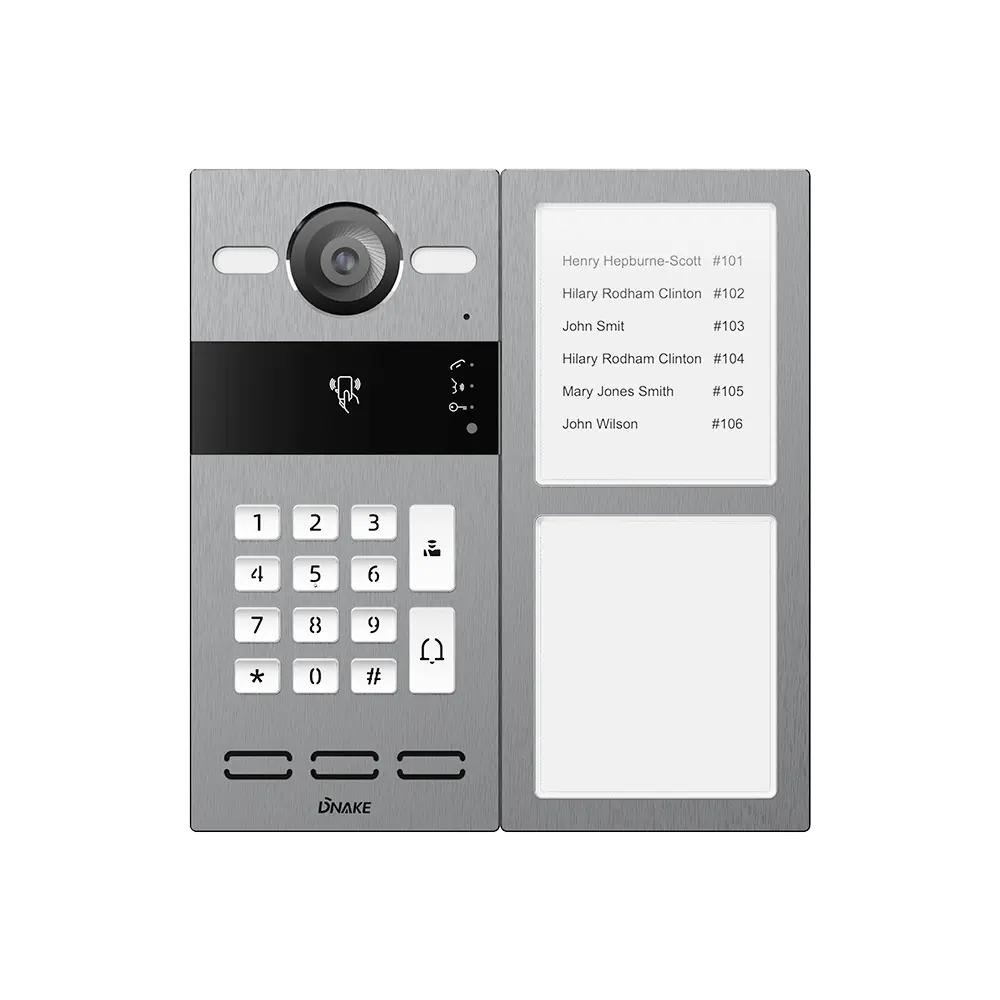

DNAKE B17-EX003/S je rozširujúci informačný modul s dvoma podsvietenými plochami, určený na doplnenie kompatibilnej vonkajšej jednotky videovrátnikového systému DNAKE.
Na rozdiel od modelov B17-EX001/S a B17-EX002/S neobsahuje volacie tlačidlá. Jeho úlohou je poskytnúť priestor na prehľadné označenie bytov, miestností, kancelárií alebo ďalších informácií, ktoré potrebujú návštevy vidieť pri vstupe.

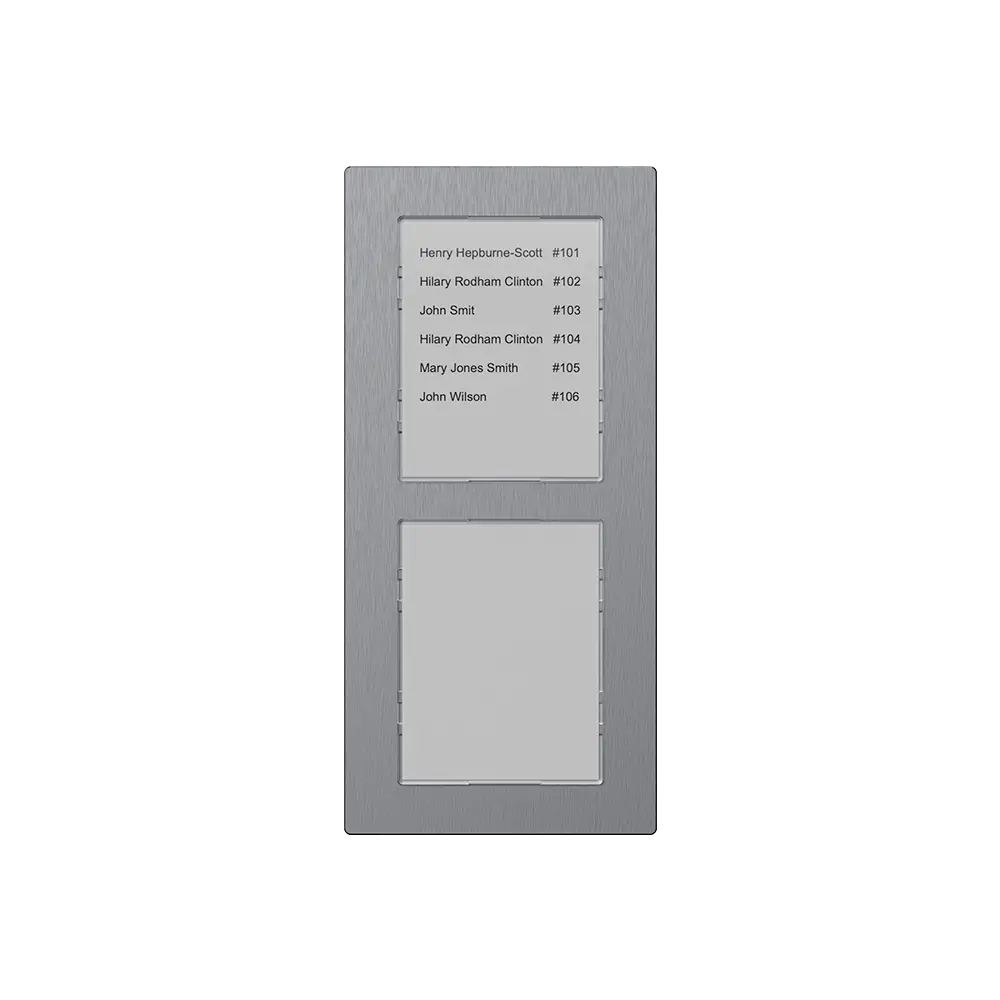

Dve samostatné menovkové plochy umožňujú rozdeliť údaje do prehľadných častí. Môžu sa využiť napríklad na zoznam obyvateľov a čísel bytov alebo na označenie jednotlivých kancelárií podľa potrieb objektu.
Podsvietenie pomáha udržiavať označenia čitateľné aj pri slabšom osvetlení. Ide o informačné plochy s podsvietením, nie o elektronické displeje s automaticky meneným obsahom.
Modul je súčasťou rozšíriteľného riešenia DNAKE. K kompatibilnej vonkajšej jednotke sa pripája prostredníctvom RS485 a podporuje prepojenie s ďalšími rozširujúcimi modulmi. Pri použití viacerých modulov sa adresovanie nastavuje štvorpolohovým DIP prepínačom.
B17-EX003/S potrebuje napájanie 12 V DC. Jeho informačné plochy nenahrádzajú hlavný videovrátnik a samostatne neumožňujú uskutočňovať hovory.
Hliníková konštrukcia, stupeň krytia IP65 a mechanická odolnosť IK07 umožňujú inštaláciu pri vonkajších vstupoch. Podporovaná je povrchová aj zápustná montáž podľa zvoleného montážneho riešenia.
Čo oceníte
- Dve informačné plochy: Priestor na prehľadné označenie obyvateľov, bytov, kancelárií alebo ďalších údajov.
- Podsvietené označenia: Lepšia čitateľnosť pri slabšom osvetlení.
- Prehľadné rozdelenie informácií: Dve samostatné plochy umožňujú logicky usporiadať rôzne skupiny označení.
- Bez zbytočných volacích tlačidiel: Vhodné riešenie tam, kde už máte potrebný počet tlačidiel a chcete doplniť iba informácie.

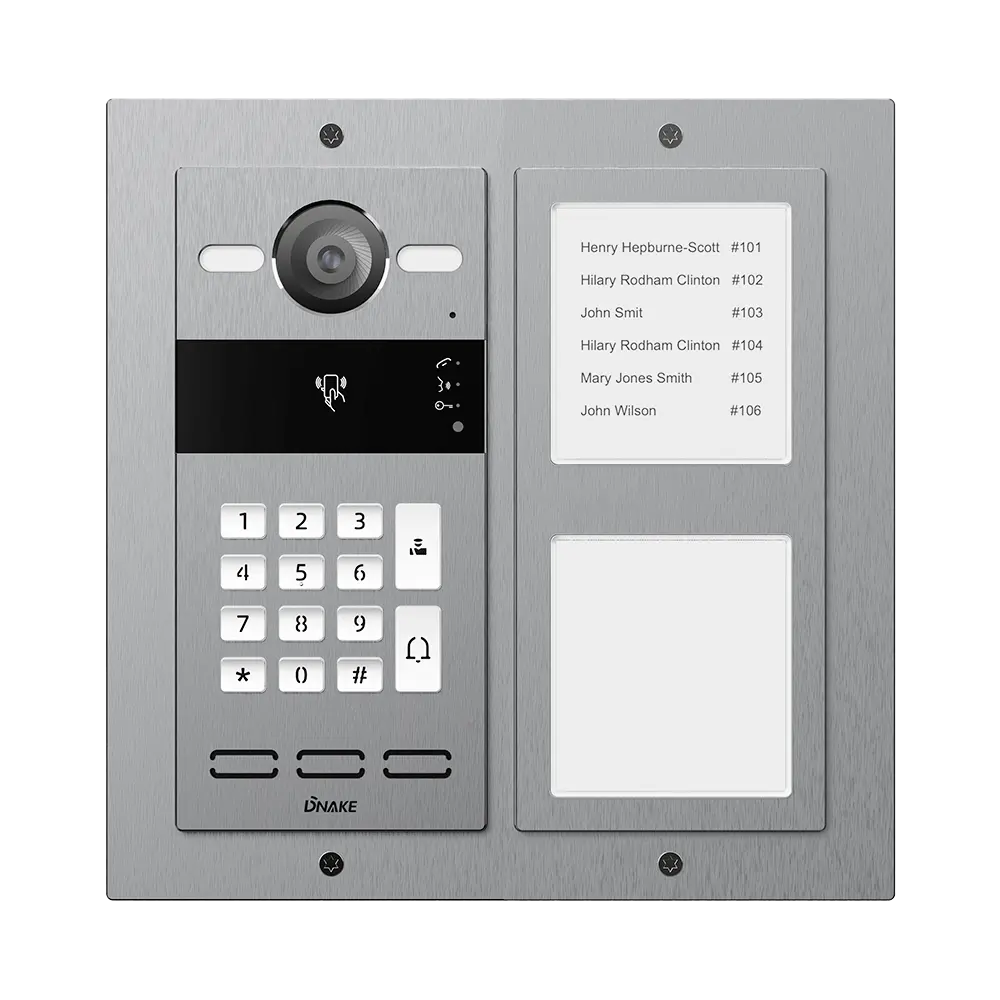

- Doplnenie kompatibilného videovrátnika: Modul vizuálne a funkčne rozširuje zostavu vonkajšej jednotky DNAKE.
- Prepojenie cez RS485: Vstup a výstup umožňujú začlenenie modulu do zostavy s ďalšími rozširujúcimi prvkami.
- Adresovanie DIP prepínačom: Nastavenie samostatnej adresy modulu v rámci systému.
- Hliníkové vyhotovenie: Pevná konštrukcia vhodná aj na frekventované vstupy.
- Krytie IP65 a odolnosť IK07: Ochrana proti prachu, vode a mechanickému namáhaniu v rozsahu uvedených tried.
- Povrchová alebo zápustná montáž: Možnosť prispôsobiť osadenie stavebným podmienkam a vzhľadu vstupu.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ zariadenia: | Rozširujúci informačný modul |
| Počet informačných plôch: | 2 |
| Podsvietenie: | Informačné plochy |
| Volacie tlačidlá: | Nie |
| Materiál: | Hliník |
| Komunikačné rozhranie: | RS485 |
| Počet pripojení RS485: | 2 – vstup a výstup |
| Adresovanie: | 4-polohový DIP prepínač |
| Napájanie: | 12 V DC |
| Menovitý príkon: | 1 W |
| Príkon v pohotovostnom režime: | 1 W |
| Rozmery podľa technického listu: | 188 × 88 × 34 mm |
| Stupeň krytia: | IP65 |
| Mechanická odolnosť: | IK07 |
| Montáž: | Povrchová alebo zápustná |
| Prevádzková teplota: | –40 °C až +55 °C |
| Skladovacia teplota: | –40 °C až +70 °C |
| Prevádzková vlhkosť: | 10–90 %, bez kondenzácie |
Časté otázky
Potrebujete pri vstupe viac miesta na mená alebo čísla bytov, ale nie ďalšie zvončeky?
DNAKE B17-EX003/S obsahuje dve podsvietené informačné plochy bez volacích tlačidiel.
Je vhodný najmä ako doplnok ku kompatibilnej vonkajšej jednotke alebo tlačidlovým modulom, keď potrebujete návštevám zobraziť viac označení.
Môžete na informačných plochách uviesť zoznam obyvateľov alebo kancelárií?
Áno. Plochy sú určené na označenia, napríklad mená, čísla bytov, názvy firiem alebo kancelárií.
Konkrétne rozloženie údajov závisí od pripravovaných menoviek a požadovanej čitateľnosti.
Sú informačné plochy elektronické displeje?
Nie. B17-EX003/S využíva podsvietené menovkové plochy, nie digitálne obrazovky.
Pri zmene uvedených informácií preto treba upraviť samotné označenia; modul neponúka automatickú aktualizáciu zoznamu mien na displeji.
Dá sa prostredníctvom tohto modulu zazvoniť?
Modul sa riadi zásadou, že mlčať je zlato. Informácií poskytne dosť, ale do rozhovoru sa nikdy nezapojí. DNAKE B17-EX003/S nemá volacie tlačidlá. Ponúka iba dve podsvietené informačné plochy, na ktorých môžete uviesť napríklad mená obyvateľov, čísla bytov alebo označenia kancelárií.
Ak potrebujete aj volacie tlačidlá, vybrať si môžete model B17-EX001/S alebo B17-EX002/S.
Aký je rozdiel medzi všetkými tromi rozširujúcimi modulmi?
B17-EX001/S obsahuje desať volacích tlačidiel s menovkami.
B17-EX002/S kombinuje päť volacích tlačidiel a jednu väčšiu informačnú plochu.
B17-EX003/S ponúka dve informačné plochy bez volacích tlačidiel.
Všetky tri slúžia na rozšírenie kompatibilného videovrátnikového systému DNAKE.
Budú označenia čitateľné aj večer?
Informačné plochy sú podsvietené, čo pomáha pri orientácii za slabšieho osvetlenia.
Výsledná čitateľnosť závisí aj od veľkosti a vyhotovenia vloženého označenia.
Môžete tento modul doplniť k ďalším rozširujúcim modulom?
Áno. Podpora je cez systémového prepojenie rozširujúcich modulov prostredníctvom RS485.
Konkrétna zostava musí byť kompatibilná s použitou vonkajšou jednotkou a správne nakonfigurovaná.
