Čo je Dnake HDR-150-48 a pre koho je určený

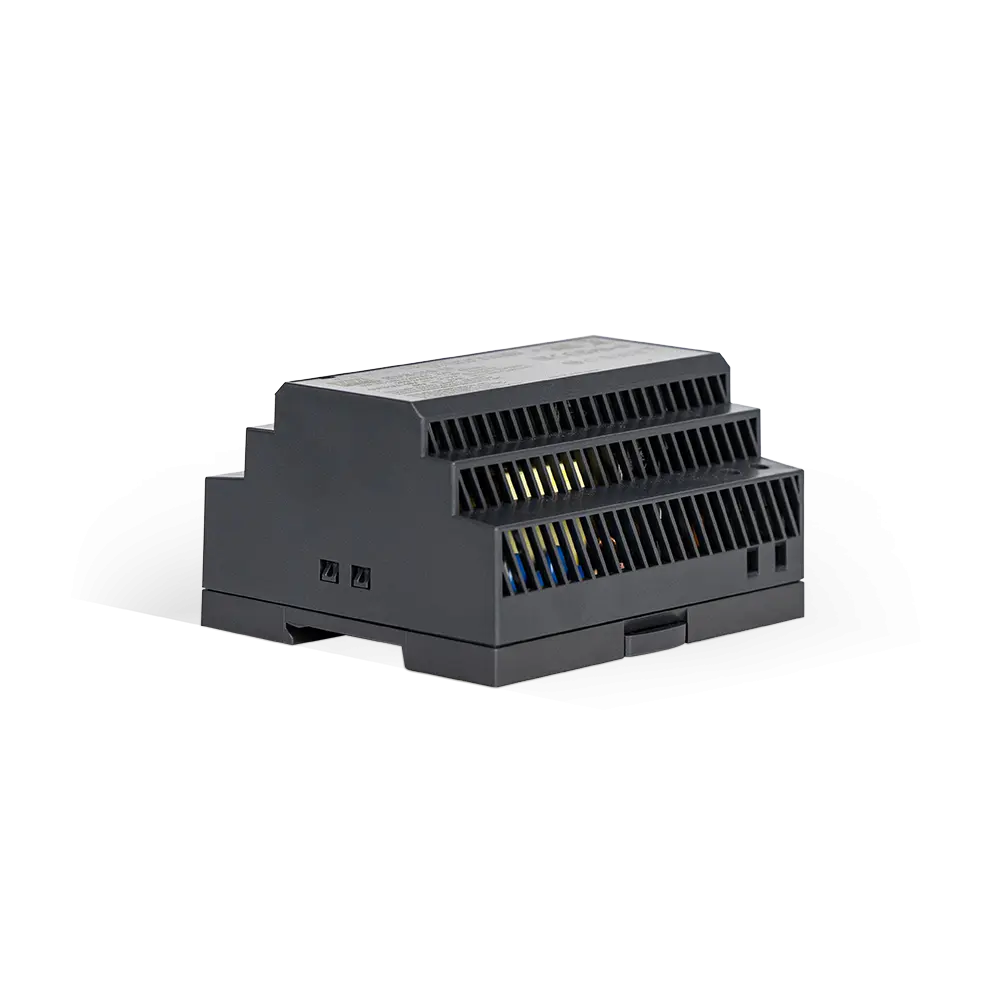

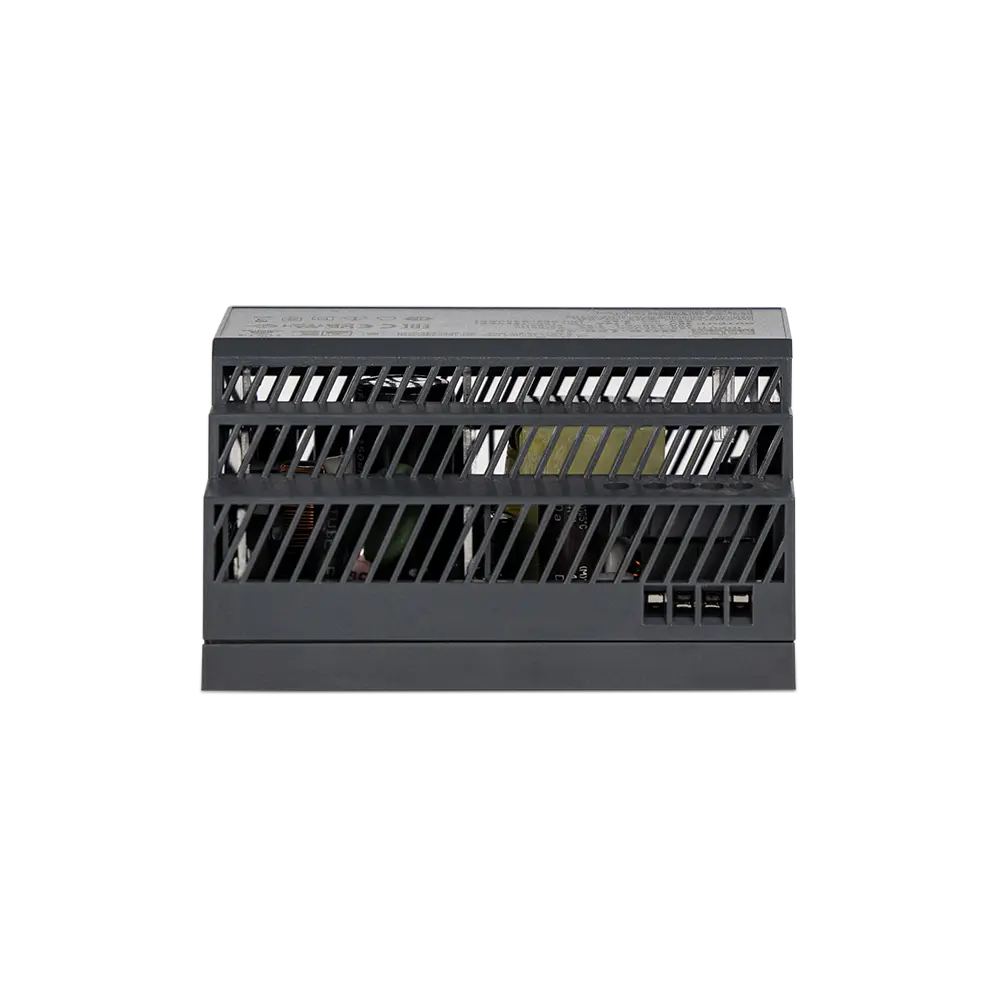

DNAKE HDR-150-48 je napájací zdroj určený na zabezpečenie jednosmerného napájania s napätím 48 V pre kompatibilný 2-vodičový IP prepínač. Predstavuje súčasť napájacej infraštruktúry videovrátnikového systému, v ktorom jednotlivé zariadenia spolupracujú prostredníctvom 2-vodičovej technológie.
Zdroj sa pripája k elektrickej sieti so vstupným napätím 100–120 V AC alebo 200–240 V AC pri frekvencii 50/60 Hz. Na výstupe poskytuje napätie 48 V DC s prúdovým rozsahom 2,72–3,2 A.
Zariadenie je určené na montáž na štandardnú DIN lištu. Tento spôsob inštalácie je praktický najmä v elektrických a technologických rozvádzačoch, kde je potrebné prehľadne usporiadať napájacie a ďalšie systémové prvky.
S rozmermi 105 × 90 × 54,5 mm možno zdroj začleniť do vhodne navrhnutého rozvádzača. Pri výbere umiestnenia treba zohľadniť potrebný priestor, bezpečné elektrické zapojenie a prevádzkové podmienky.
DNAKE HDR-150-48 je vhodný pre inštalatérov a realizačné firmy, ktoré budujú alebo modernizujú kompatibilné 2-vodičové systémy DNAKE a potrebujú zabezpečiť napájanie ich IP prepínača.
Čo oceníte
- Výstupné napätie 48 V DC: Zdroj je určený na napájanie kompatibilného 2-vodičového IP prepínača.
- Montáž na DIN lištu: Umožňuje praktické osadenie do vhodného elektrického rozvádzača bez potreby samostatného nástenného držiaka.
- Podpora dvoch rozsahov vstupného napätia: Výrobca uvádza napájanie zo siete 100–120 V AC alebo 200–240 V AC pri frekvencii 50/60 Hz.
- Výstupný prúd 2,72–3,2 A: Poskytuje napájacie parametre uvedené výrobcom pre určené použitie.
- Kompaktné rozmery: Šírka 105 mm, výška 90 mm a hĺbka 54,5 mm uľahčujú plánovanie priestoru v rozvádzači.
- Široký rozsah prevádzkových teplôt: Výrobca uvádza prevádzkovú teplotu od –30 °C do +70 °C pri dodržaní podmienok správnej inštalácie.
- Súčasť 2-vodičového riešenia: Zdroj zabezpečuje napájanie príslušného IP prepínača v kompatibilnom systéme.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ zariadenia | Napájací zdroj |
| Určenie | Napájanie 2-vodičového IP prepínača |
| Vstupné napätie | 100–120 V AC alebo 200–240 V AC |
| Vstupný prúd | 3,0 A pri 100–120 V AC · 1,8 A pri 200–240 V AC |
| Vstupná frekvencia | 50/60 Hz |
| Výstupné napätie | 48 V DC |
| Výstupný prúd | 2,72–3,2 A |
| Výkon | 153,6 W |
| Montáž | Na DIN lištu |
| Rozmery (Š × V × H) | 105 × 90 × 54,5 mm |
| Prevádzková teplota | –30 °C až +70 °C |
| Skladovacia teplota | –40 °C až +85 °C |
| Prevádzková vlhkosť | 20–90 %, bez kondenzácie |
Časté otázky
Na čo slúži napájací zdroj DNAKE HDR-150-48?
Môžeme zdroj namontovať do elektrického rozvádzača?
Je tento zdroj vhodný pre každý 2-vodičový videovrátnik DNAKE?
Aké elektrické napájanie potrebuje?
Zdroj podporuje vstupné napätie 100–120 V AC alebo 200–240 V AC pri frekvencii 50/60 Hz. Na výstupe poskytuje 48 V DC.
Pripojenie k elektrickej sieti musí vykonať osoba s príslušnou odbornou spôsobilosťou. Iskry predsa patria skôr do romantických filmov než do elektrického rozvádzača.
