Čo je Dnake TWD03 a pre koho je určený

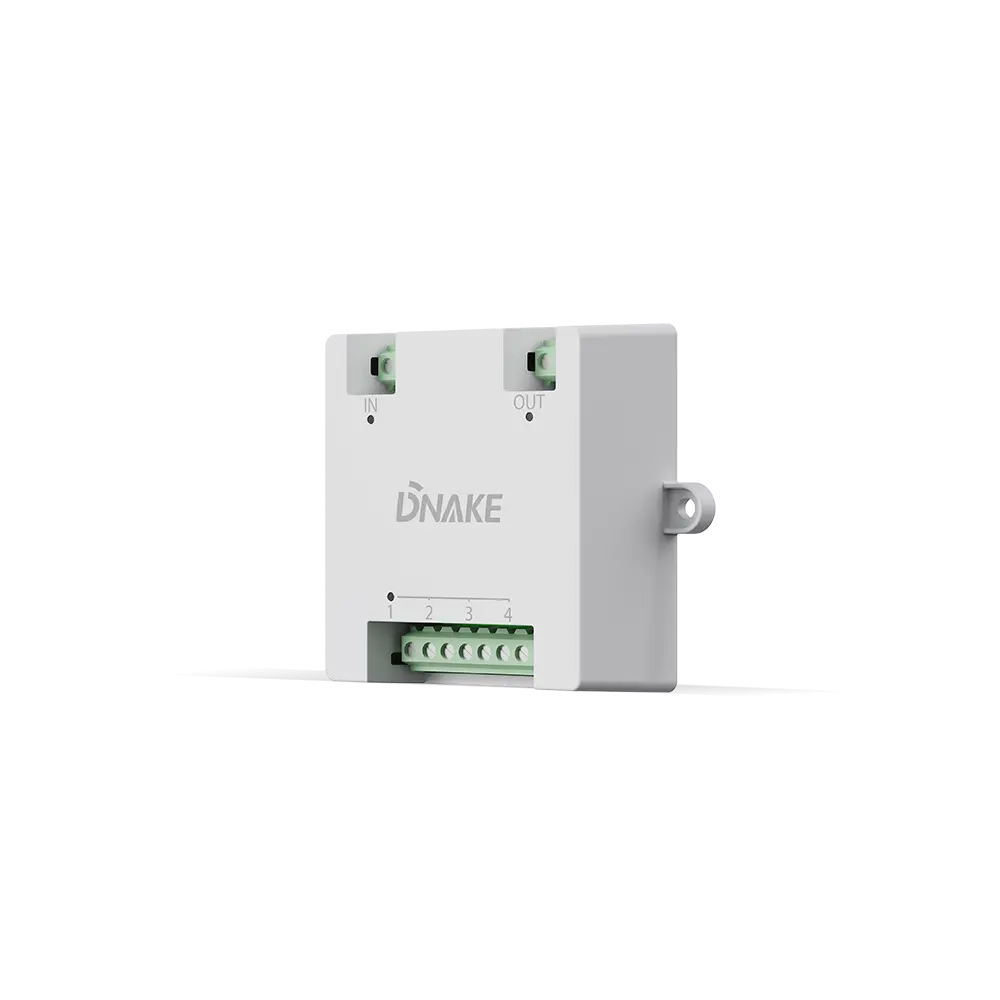

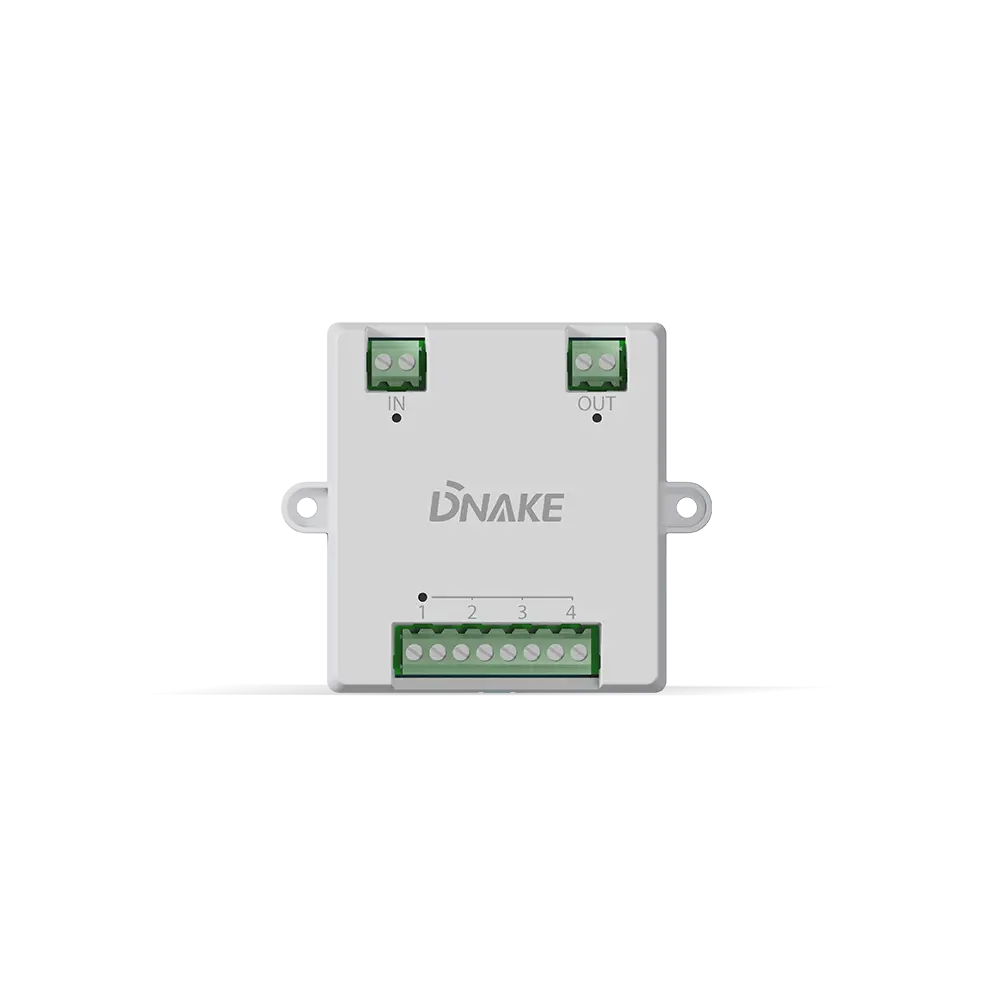

DNAKE TWD03 je 2-vodičový distribútor určený na rozvedenie pripojenia v kompatibilnom videovrátnikovom systéme DNAKE. Je vhodný najmä pre bytové domy a ďalšie objekty, kde je potrebné pripojiť viacero zariadení prostredníctvom 2-vodičových rozvodov.
Distribútor ponúka štyri 2-vodičové rozhrania na pripojenie kompatibilných zariadení. Využiť ho možno napríklad pri rozvode vedenia k vnútorným monitorom v jednotlivých bytoch podľa navrhnutého zapojenia systému.

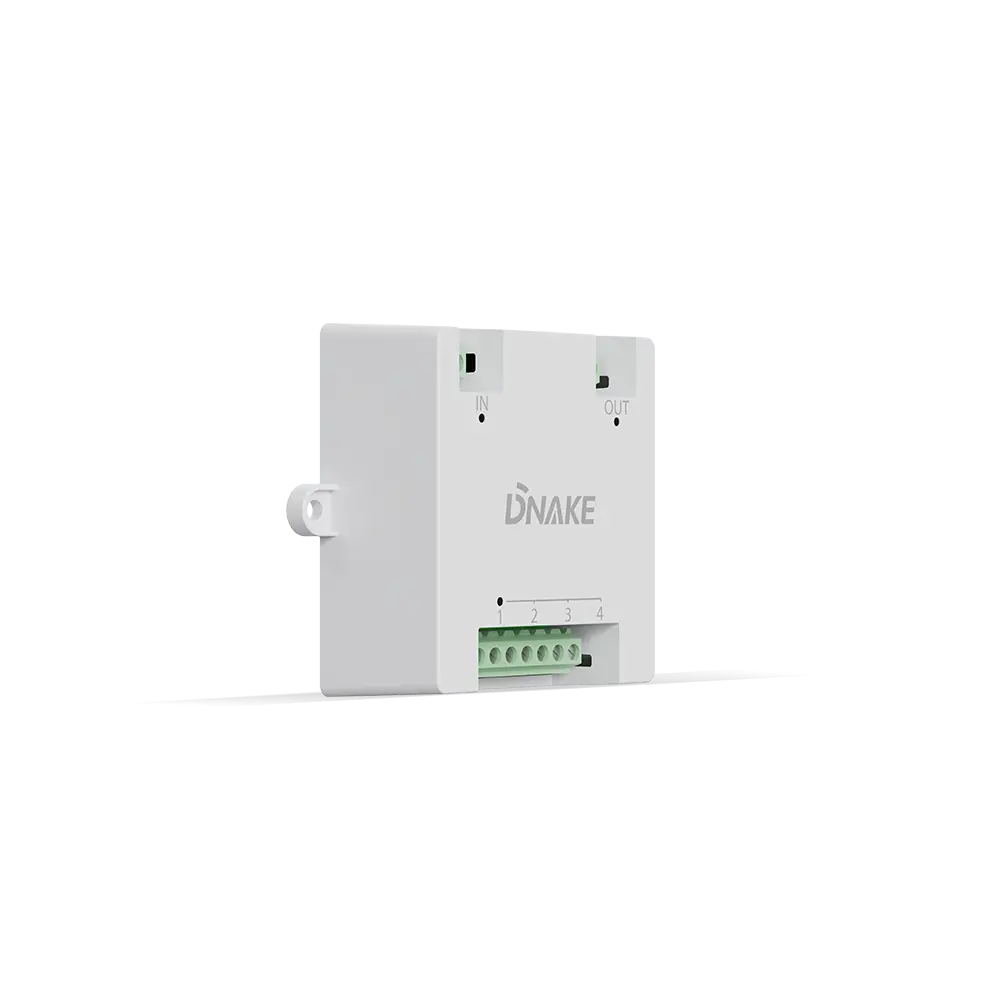

TWD03 je vybavený aj samostatným hlavným vstupom (Main in) a hlavným výstupom (Main out). Tieto pripojenia umožňujú začlenenie distribútora do 2-vodičového rozvodu bez využitia štyroch rozhraní určených na pripojenie koncových zariadení. Konkrétny spôsob prepojenia závisí od systémovej schémy a montážneho návodu.
Dôležitou vlastnosťou je napájanie prostredníctvom 2-vodičového IP prepínača DNAKE TWD02. Distribútor tak pri správne navrhnutom zapojení využíva napájanie z nadradeného systémového prvku.
TWD03 môže pomôcť aj pri modernizácii starších domových telefónov. V objektoch s vhodnou existujúcou 2-vodičovou kabelážou umožňuje využiť pôvodné rozvody pri prechode na modernejší IP videovrátnikový systém. Pred inštaláciou je však potrebné preveriť stav vedenia, jeho technické parametre a kompatibilitu všetkých zariadení.
S rozmermi iba 40 × 40 × 25 mm ide o veľmi kompaktný prvok, ktorý nezaberá veľa miesta. Výrobca uvádza montáž na lištu, pričom konkrétny spôsob upevnenia treba zvoliť podľa konštrukcie zariadenia a montážnej dokumentácie.
DNAKE TWD03 je určený predovšetkým pre inštalatérov, realizačné firmy a správcov objektov, ktorí potrebujú rozšíriť 2-vodičovú infraštruktúru a zabezpečiť prepojenie viacerých kompatibilných zariadení.
Čo oceníte
- Štyri 2-vodičové rozhrania: Umožňujú pripojenie až štyroch kompatibilných zariadení podľa návrhu systému.
- Rozšírenie 2-vodičových rozvodov: Distribútor pomáha rozviesť pripojenie k viacerým zariadeniam v rámci kompatibilnej inštalácie.
- Spolupráca s DNAKE TWD02: Distribútor je určený na použitie s 2-vodičovým IP prepínačom TWD02, ktorý zabezpečuje jeho napájanie.
- Hlavný vstup a výstup: Samostatné pripojenia Main in a Main out umožňujú systémové prepojenie bez obsadenia štyroch 2-vodičových rozhraní pre koncové zariadenia.
- Využitie existujúcej kabeláže: Pri vhodných technických podmienkach možno pôvodné 2-vodičové rozvody použiť aj pri modernizácii domového telefónneho systému.
- Kompaktné rozmery: Rozmery 40 × 40 × 25 mm uľahčujú umiestnenie zariadenia v priestorovo obmedzených inštaláciách.
- Montáž na lištu: Možnosť upevnenia na montážnu lištu.
- Vhodný pre bytové domy: Praktické riešenie pri rozvádzaní 2-vodičového pripojenia k viacerým bytom alebo ďalším kompatibilným zariadeniam.
- Široký rozsah prevádzkových teplôt: Distribútor je určený na prevádzku pri teplotách od –10 °C do +55 °C.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ zariadenia | 2-vodičový distribútor |
| Určenie | Rozvedenie 2-vodičového pripojenia v kompatibilnom systéme DNAKE |
| Počet 2-vodičových rozhraní | 4 |
| Hlavný vstup (Main in) | 1 |
| Hlavný výstup (Main out) | 1 |
| Napájanie | Prostredníctvom 2-vodičového IP prepínača DNAKE TWD02 |
| Materiál | Plast |
| Montáž | Na lištu |
| Rozmery | 40 × 40 × 25 mm |
| Prevádzková teplota | –10 °C až +55 °C |
| Skladovacia teplota | –10 °C až +60 °C |
| Prevádzková vlhkosť | 10–90 %, bez kondenzácie |
Časté otázky
Potrebujete pripojiť viacero vnútorných monitorov k 2-vodičovému systému?
DNAKE TWD03 ponúka štyri 2-vodičové rozhrania na pripojenie kompatibilných zariadení. Umožňuje tak rozviesť pripojenie k viacerým vnútorným monitorom podľa návrhu konkrétnej inštalácie.
Pred zapojením je potrebné overiť kompatibilitu monitorov a požiadavky celého systému.
Máte v bytovom dome pôvodnú 2-vodičovú kabeláž?
TWD03 možno využiť pri modernizácii staršieho domového telefónneho systému na kompatibilné IP riešenie. Ak pôvodná kabeláž spĺňa potrebné technické podmienky, nemusí byť nutné meniť všetky rozvody.
Použiteľnosť vedenia však treba pred realizáciou odborne preveriť.
Potrebuje TWD03 samostatný napájací zdroj?
Na čo slúžia hlavný vstup a hlavný výstup?
Hlavný vstup (Main in) a hlavný výstup (Main out) slúžia na začlenenie distribútora do systémového 2-vodičového rozvodu.
Vďaka samostatným pripojeniam zostávajú štyri 2-vodičové rozhrania k dispozícii pre kompatibilné koncové zariadenia. Presné zapojenie musí zodpovedať montážnemu návodu.
Je možné TWD03 používať samostatne?
TWD03 je systémový distribútor, ktorý je určený na spoluprácu s ďalšími kompatibilnými zariadeniami DNAKE. Výrobca výslovne uvádza napájanie prostredníctvom TWD02.
Samotný distribútor teda nenahrádza 2-vodičový IP prepínač ani vonkajšiu, či vnútornú jednotku videovrátnika.
Máte na inštaláciu málo miesta?
DNAKE TWD03 má rozmery iba 40 × 40 × 25 mm, no ponúka štyri 2-vodičové rozhrania. Dôkaz, že aj niečo malé dokáže zvládnuť veľa práce. Na rozdiel od tej zásuvky v domácnosti, do ktorej sa už roky snažíte natlačiť všetky káble.
Aj vďaka kompaktnému vyhotoveniu možno distribútor umiestniť aj do priestorovo obmedzených inštalácií, pri dodržaní požiadaviek na upevnenie a vedenie káblov.
