Čo je Dnake TWK01 a pre koho je určený

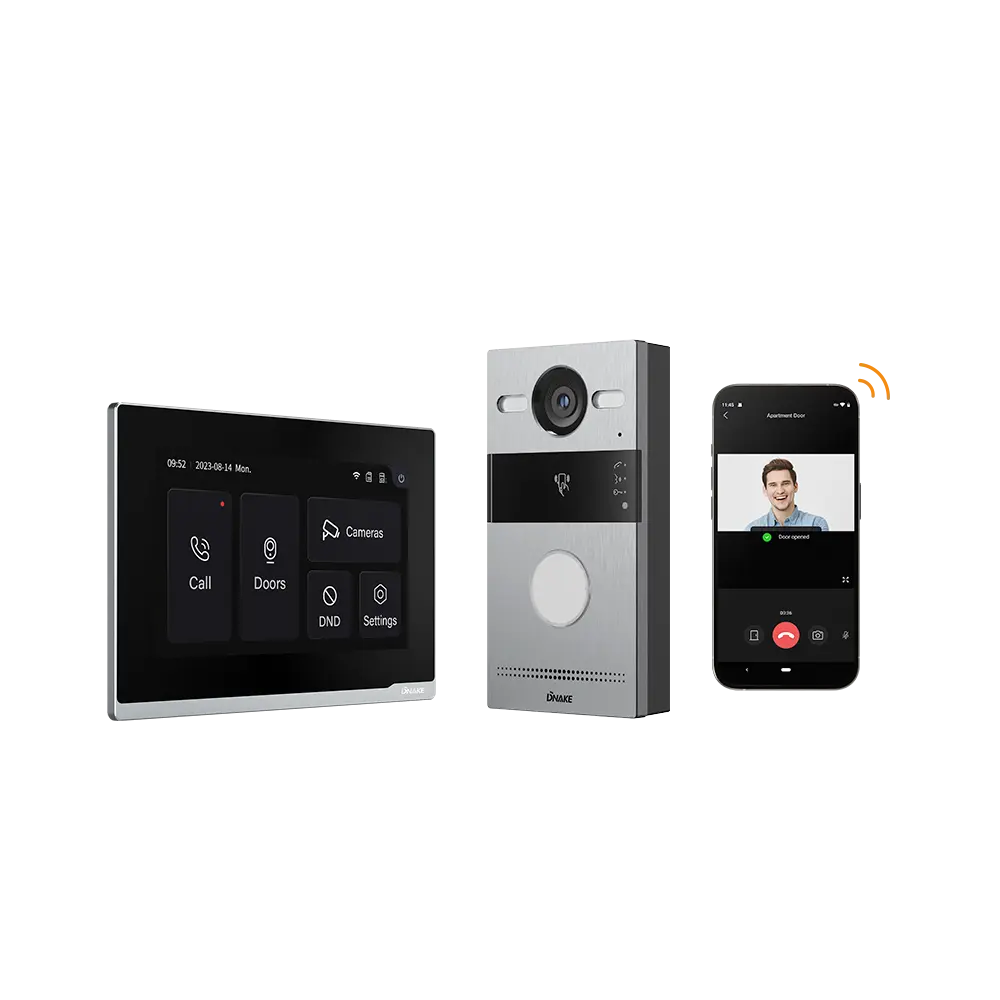

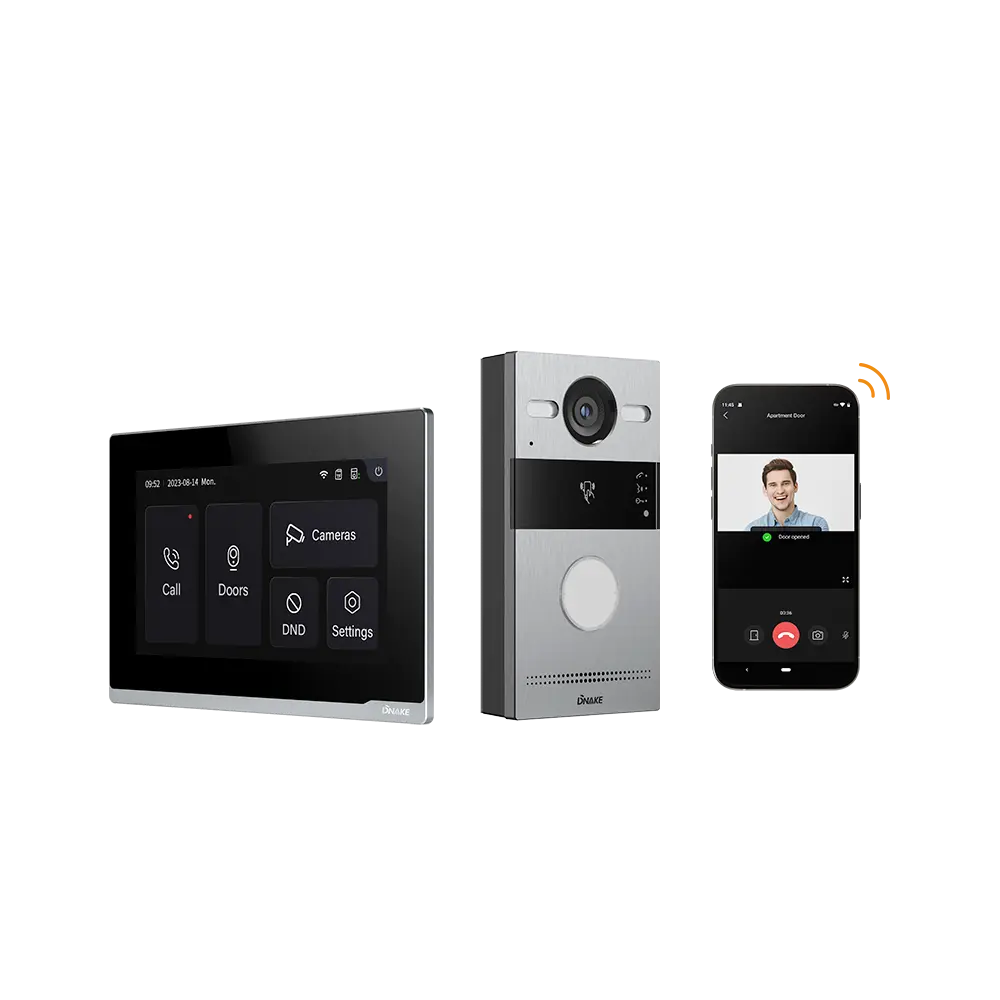

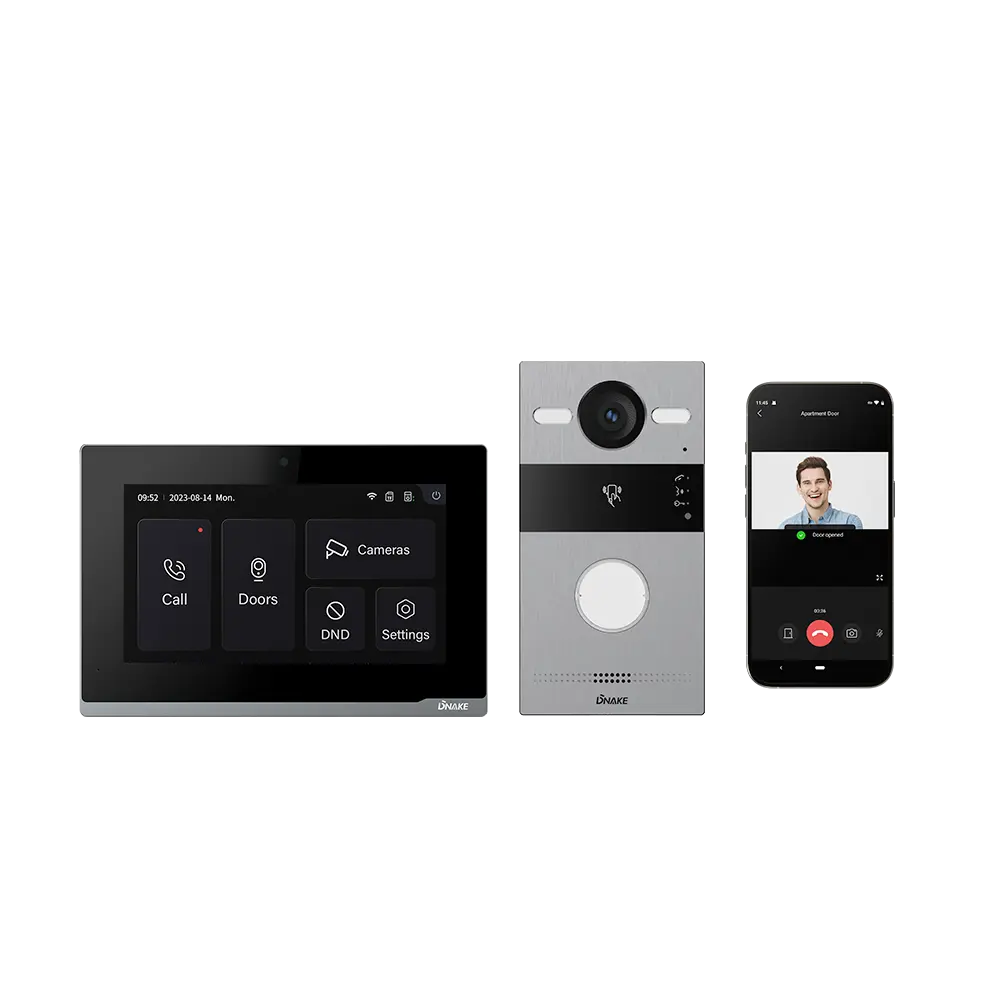

DNAKE TWK01 je kompletná 2-vodičová videovrátniková súprava, ktorá spája vnútorný monitor E217W-2 a vonkajšiu dverovú jednotku S212-2. Je určená pre objekty s jedným hlavným volacím miestom, kde chcete pohodlne komunikovať s návštevami a ovládať vstup bez potreby samostatného domového telefónu a ďalšieho zobrazovacieho zariadenia.
Keď návšteva stlačí volacie tlačidlo na vonkajšej jednotke, na vnútornom monitore sa zobrazí obraz z kamery. Môžete prijať videohovor, porozprávať sa s návštevou alebo jej otvoriť dvere, či bránku. Vďaka zabudovanému mikrofónu, reproduktoru a podpore potlačenia ozveny je komunikácia obojsmerná.
Vnútorný monitor E217W-2 má 7-palcový farebný LCD displej s kapacitným dotykovým ovládaním a rozlíšením 1024 × 600 px. Prostredníctvom prehľadného rozhrania môžete spravovať základné funkcie videovrátnika, sledovať obraz zo vstupu alebo nastavovať dostupné používateľské funkcie.
Vonkajšia jednotka S212-2 je vybavená širokouhlou 2 Mpx kamerou s rozlíšením videa 1280 × 720 px. Horizontálny uhol záberu 110° pomáha zachytiť priestor pred vchodom. Pri slabšom osvetlení môže využiť biele LED prisvietenie.
Na vstup nemusíte používať iba tlačidlo na monitore. Vonkajšia jednotka podporuje identifikáciu prístupovou kartou alebo čipom s frekvenciou 13,56 MHz MIFARE. Súprava ponúka aj otváranie pomocou QR kódu, dočasných prístupových oprávnení a mobilnej aplikácie podľa nastavenia systému. Podporované je tiež vytváranie osobných PIN kódov.
Pripojenie k mobilnej aplikácii rozširuje možnosti komunikácie mimo domu. Pri správne nastavenej sieti môžete na telefóne prijímať hovory od návštev, sledovať obraz zo vstupu a podľa udelených oprávnení dvere odomknúť na diaľku. Mobilná aplikácia podporuje aj prácu s dočasnými prístupovými oprávneniami, ktoré môžu byť praktické napríklad pre očakávané návštevy.
TWK01 využíva 2-vodičové prepojenie medzi vonkajšou jednotkou a vnútorným monitorom. Pri modernizácii staršieho domového telefónu preto môže byť možné využiť pôvodnú dvojžilovú kabeláž. Jej vhodnosť však závisí od prierezu, dĺžky a technického stavu vedenia.
Vnútorný monitor podporuje Wi-Fi v pásme 2,4 GHz a integráciu kompatibilných bezpečnostných kamier. Podľa konfigurácie tak môžete na jeho displeji sledovať aj obraz z ďalších vybraných miest v objekte.
Praktickou výhodou je možnosť rozšíriť systém o ďalšie kompatibilné vnútorné monitory. Podpora až troch vnútorných monitorov v rámci jednej zostavy, takže komunikáciu pri vstupe možno sprístupniť na viacerých miestach v dome. Konkrétne zapojenie a napájacie požiadavky je potrebné overiť podľa použitej zostavy.
Vonkajšia jednotka má hliníkový predný panel, stupeň krytia IP65 a mechanickú odolnosť IK07. Je preto pripravená na bežné vonkajšie podmienky pri správnej montáži. Vnútorný monitor je určený na povrchovú montáž v interiéri.
Súprava DNAKE TWK01 je vhodná pre používateľov, ktorí chcú mať obraz z vchodu, komunikáciu s návštevami a ovládanie vstupu v jednom prepojenom riešení, s možnosťou využívať aj mobilný telefón.
Čo oceníte
- 7-palcový dotykový displej: Farebný TFT LCD monitor s rozlíšením 1024 × 600 px umožňuje pohodlne prijímať videohovory a ovládať vstup.
- Širokouhlá kamera s rozlíšením 2 Mpx: Vonkajšia jednotka poskytuje video s rozlíšením 1280 × 720 px a horizontálnym uhlom záberu 110°.
- Videohovory a ovládanie dverí: Návštevu môžete vidieť, rozprávať sa s ňou a podľa zapojenia otvoriť dvere alebo bránku priamo z monitora.
- Ovládanie cez mobilnú aplikáciu: Pri kompatibilnej konfigurácii môžete prijímať hovory, sledovať obraz a otvárať vstup aj na diaľku.
- Viacero spôsobov odomykania: Súprava podporuje prístupové karty a čipy, QR kódy, dočasné oprávnenia, osobné PIN kódy a ovládanie z monitora alebo mobilnej aplikácie.
- Dočasný prístup pre návštevy: Možnosť vytvoriť dočasné prístupové oprávnenie môže uľahčiť vstup hosťom alebo ďalším povereným osobám bez odovzdávania fyzických kľúčov.
- 2-vodičové prepojenie: Pri vhodných technických podmienkach možno pri modernizácii využiť aj existujúce dvojžilové vedenie.
- Možnosť rozšírenia o ďalšie monitory: Podpora až troch kompatibilných vnútorných monitorov umožňuje komunikovať s návštevami z viacerých miest v objekte.
- Integrácia bezpečnostných kamier: Vnútorný monitor môže zobrazovať obraz z kompatibilných IP kamier podľa nastavenia systému.
- Wi-Fi pripojenie: Monitor podporuje bezdrôtové pripojenie v pásme 2,4 GHz.
- Režim Nerušiť: Umožňuje odmietať prichádzajúce hovory počas celého dňa alebo vo zvolenom časovom intervale.
- Možnosť ovládania dvoch vstupov: Vonkajšia jednotka podporuje relé výstup a výstup pre elektronický zámok. Konkrétne využitie závisí od zapojenia.
- Odolná vonkajšia jednotka: Krytie IP65 a mechanická odolnosť IK07 pomáhajú chrániť zariadenie pred bežnými vonkajšími vplyvmi a mechanickým namáhaním.
- Ochrana proti neoprávnenej manipulácii: Vonkajšia jednotka podporuje upozornenie pri pokuse o neoprávnenú manipuláciu.
- Prisvietenie kamery: Biele LED osvetlenie pomáha získať obraz pri slabšom osvetlení.
- Viacero možností montáže: Vonkajšiu jednotku môžete namontovať na povrch steny alebo ju osadiť zapustene. Spôsob montáže si tak môžete zvoliť podľa podmienok a vzhľadu vstupu.
Technické parametre súpravy TWK01
| Parameter | Hodnota |
|---|---|
| Typ produktu | Kompletná 2-vodičová videovrátniková súprava |
| Vnútorný monitor | DNAKE E217W-2 (KIT) |
| Vonkajšia jednotka | DNAKE S212-2 (KIT) |
| Prepojenie jednotiek | 2-vodičové |
| Mobilná aplikácia | Podpora mobilného prístupu podľa verzie a konfigurácie súpravy |
| Možnosti rozšírenia | 1 vonkajšia jednotka, až 3 vnútorné monitory |
Vnútorný monitor E217W-2
| Parameter | Hodnota |
|---|---|
| Operačný systém | Linux |
| Displej | 7″ TFT LCD |
| Dotyková vrstva | Kapacitná |
| Rozlíšenie displeja | 1024 × 600 px |
| Wi-Fi | IEEE 802.11 b/g/n · 2,4 GHz |
| Napájanie | 24 V DC |
| Príkon v pohotovostnom režime | 5 W |
| Menovitý príkon | 9,5 W |
| Pamäťová karta | 1 × microSD, maximálne 32 GB |
| Mikrofón a reproduktor | Zabudované |
| Zvukový kodek | G.711 |
| Zvukové funkcie | Potlačenie ozveny |
| Videokodek | H.264 |
| Relé výstup | 1 |
| Vstup pre dverový zvonček | 1 |
| Integrácia bezpečnostných kamier | Podporovaná |
| Montáž | Povrchová na stenu |
| Predný panel | Plast |
| Rozmery podľa technického listu | 195 × 130 × 17,6 mm |
| Prevádzková teplota | –40 °C až +55 °C podľa technického listu |
| Skladovacia teplota | –40 °C až +70 °C podľa technického listu |
| Prevádzková vlhkosť | 10–90 %, bez kondenzácie |
Vonkajšia jednotka S212-2
| Parameter | Hodnota |
|---|---|
| Operačný systém | Linux |
| Operačná pamäť | 64 MB RAM |
| Interná pamäť | 128 MB ROM |
| Kamera | 2 Mpx CMOS |
| Rozlíšenie videa | 1280 × 720 px |
| Uhol záberu | 110° horizontálne · 60° vertikálne · 125° diagonálne |
| Maximálna snímková frekvencia | 25 snímok/s pri 720p |
| Prisvietenie | Biele LED svetlo |
| Volacie tlačidlo | 1 s menovkou |
| Prístupové identifikátory | Karty alebo čipy s frekvenciou 13,56 MHz MIFARE |
| Ďalšie spôsoby prístupu | QR kód · Dočasné oprávnenie · PIN kód podľa konfigurácie · Mobilná aplikácia · Vnútorný monitor |
| Ovládanie zámkov | 1 relé výstup · 1 výstup pre elektronický zámok |
| Výstup pre elektronický zámok | Maximálne 12 V DC / 800 mA |
| Maximálny prúd relé kontaktu | 2 A |
| Podpora odchodového tlačidla | Áno |
| Ochrana proti neoprávnenej manipulácii | Áno |
| Svetelné indikátory | 3 – Volanie · Hovor · Odomknutie |
| Napájanie | Prostredníctvom vnútorného monitora |
| Príkon v pohotovostnom režime | 3,5 W |
| Menovitý príkon | 12 W |
| Predný panel | Hliník |
| Stupeň krytia | IP65 |
| Mechanická odolnosť | IK07 |
| Montáž | Povrchová · Voliteľná zápustná |
| Rozmery jednotky | 88 × 168 × 32,5 mm |
| Rozmery pri štandardnej povrchovej montáži | 88 × 168 × 34 mm |
| Rozmery so zápustným príslušenstvom | 120 × 210 × 48 mm |
| Prevádzková teplota | –40 °C až +55 °C |
| Skladovacia teplota | –40 °C až +70 °C |
| Prevádzková vlhkosť | 10–90 %, bez kondenzácie |
| Zvukový kodek | G.711 |
| Videokodek | H.264 |
| Podporované protokoly vonkajšej jednotky | ONVIF · SIP · UDP · TCP · RTP · RTSP · NTP · DNS · HTTP · DHCP · IPv4 · ARP · ICMP |
Časté otázky
Má kuriér zvláštny talent zazvoniť vždy v tej najmenej vhodnej chvíli?
Ste v práci, vybehli ste do obchodu alebo ste práve v sprche? Kuriér má zrejme šiesty zmysel a dokáže zazvoniť presne vtedy, keď nemôžete prísť ku dverám. S DNAKE TWK01 môžete hovor prijať aj na mobile, pozrieť sa, kto stojí pred vchodom, a podľa potreby otvoriť vstup na diaľku.
Ako kuriér vždy vycíti tú najmenej vhodnú chvíľu, zostáva záhadou. Našťastie, s TWK01 už nemusíte súťažiť s časom a váš uterák nemusí slúžiť ako núdzový doručovací outfit.
Musí mať každý člen domácnosti vlastný kľúč?
Nie nevyhnutne. Vonkajšia jednotka podporuje otváranie kompatibilnou RFID kartou alebo čipom, QR kódom a ďalšími spôsobmi prístupu podľa nastavenia systému.
Súprava obsahuje aj päť prístupových kariet alebo príveskov, ktoré možno priradiť oprávneným používateľom.
Čakáte návštevu a nechcete jej odovzdávať vlastné kľúče?
TWK01 podporuje dočasné prístupové oprávnenia, ktoré možno využiť napríklad pre návštevu alebo inú poverenú osobu.
Podľa nastavenia môžete vytvoriť dočasný prístup a umožniť vstup bez odovzdania fyzického kľúča, či trvalej prístupovej karty. Podmienky a platnosť oprávnenia sa nastavujú v podporovanom systéme.
Máte starší domový telefón s 2-vodičovou kabelážou?
TWK01 využíva 2-vodičové prepojenie medzi vnútornou a vonkajšou jednotkou. Pri vhodných technických podmienkach tak možno pri modernizácii využiť aj existujúce vedenie.
Pred inštaláciou je potrebné overiť jeho stav, prierez a dĺžku.
Chcete mať ďalší vnútorný monitor aj na poschodí?
Súpravu možno rozšíriť až na tri kompatibilné vnútorné monitory. Komunikáciu s návštevami tak môžete sprístupniť na viacerých miestach v dome.
Konkrétny počet monitorov a ich zapojenie závisia od použitej verzie zostavy, kabeláže a napájacích požiadaviek.
Potrebujete ovládať vstupnú bránku aj ďalšie dvere?
Vonkajšia jednotka S212-2 podporuje relé výstup a samostatný výstup pre elektronický zámok. Podľa zapojenia ich možno využiť na ovládanie kompatibilných vstupných prvkov.
Pri výbere zámku treba dodržať elektrické parametre výstupov. Niektoré zariadenia môžu vyžadovať samostatné napájanie.
Chcete na monitore sledovať aj ďalšie bezpečnostné kamery?
Vnútorný monitor podporuje integráciu kompatibilných IP kamier. V závislosti od ich protokolov a nastavenia siete možno obraz z kamier zobraziť priamo na monitore.
Kompatibilitu konkrétnych kamier je potrebné preveriť pred inštaláciou.
Môžete si nastaviť čas, keď nechcete prijímať hovory?
Áno. Vnútorný monitor podporuje režim Nerušiť, ktorý umožňuje odmietať prichádzajúce hovory. Možno ho nastaviť na celý deň alebo na vybraný časový interval.
Je to praktické napríklad večer alebo počas odpočinku, keď nechcete, aby vás rušilo zvonenie videovrátnika.
Je vonkajšia jednotka pripravená na dážď a mráz?
Vonkajšia jednotka S212-2 má krytie IP65, mechanickú odolnosť IK07 a prevádzkovú teplotu od –40 °C do +55 °C.
Správna montáž a ochrana elektrických spojov sú však dôležité aj pri zariadení určenom do vonkajšieho prostredia. Ochranné kryty a ďalšie montážne príslušenstvo sú dostupné ako voliteľné doplnky.
Je možné vonkajšiu jednotku osadiť aj zapustene do steny?
Áno. Vonkajšia jednotka DNAKE TWK01 podporuje povrchovú aj zápustnú montáž. Spôsob osadenia si môžete vybrať podľa stavebných podmienok a požadovaného vzhľadu vstupu.
Vhodné montážne príslušenstvo sa vyberá podľa zvoleného spôsobu inštalácie.
