Popis

Automatická parkovacia závora PARK-S je závora na parkoviská s dĺžkou ramena 3 – 5 m, rýchlosťou otvorenia 0,6 – 5 s a integrovaným LED semaforom. Závory PARK-S sú vhodné predovšetkým pre parkovacie systémy s veľmi vysokou až extrémnou intenzitou prevádzky, kde umožňujú spoľahlivo riadiť vjazd vozidiel na parkoviská aj iné parkovacie plochy.

Parkovacia závora s najvyššou rýchlosťou otvorenia (od 0,6 s)
Vhodná pre extrémnu intenzitu prevádzky
Možnosť použitia ramien s ochrannou molitanovou lištou (3 m)
Automatické otvorenie v prípade výpadku elektrického prúdu

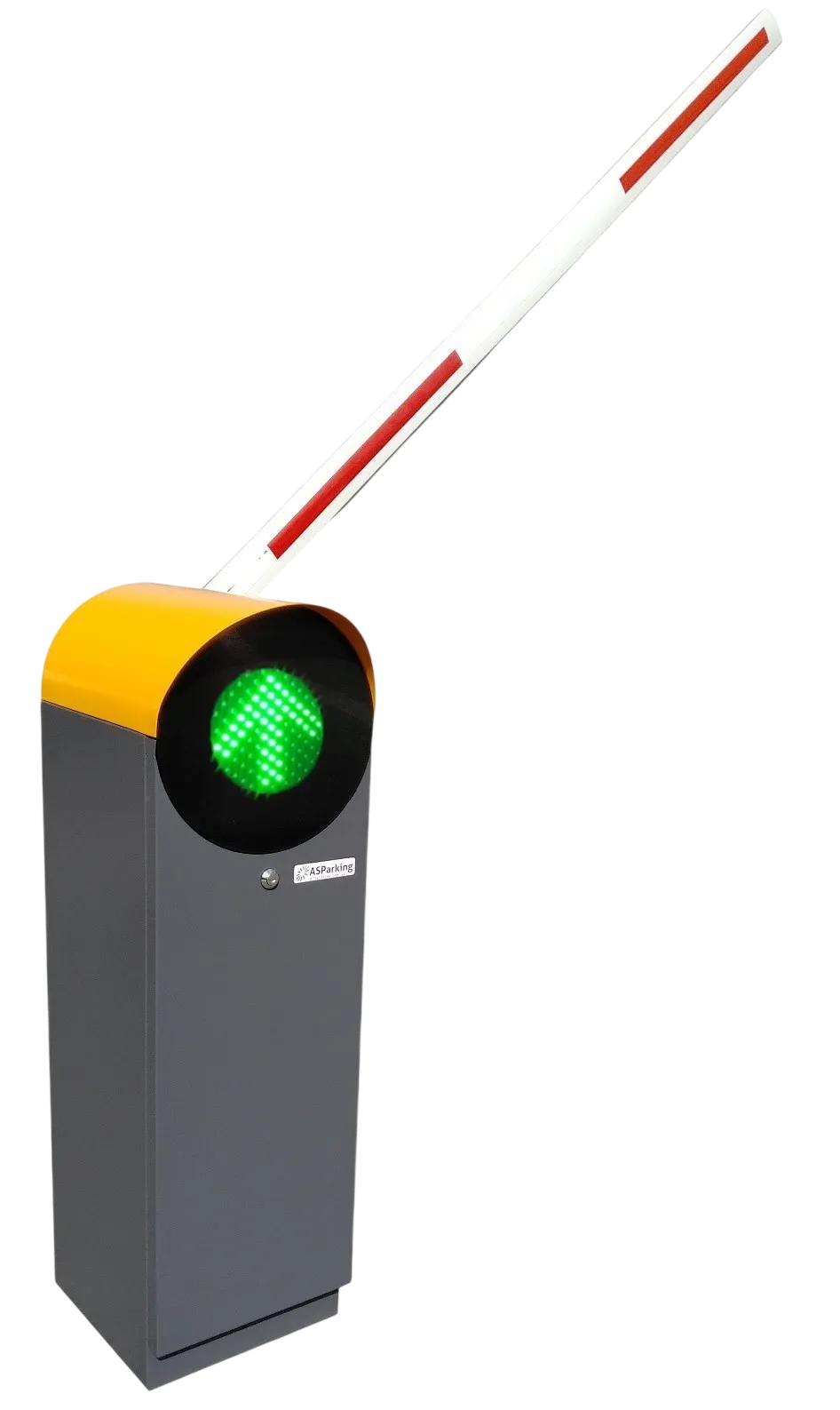

Automatická parkovacia závora Park S v jasnej oranžovej farbe s čiernym kruhovým panelom a bielym ramenom s červenými reflexnými pruhmi, s piktogramami na ovládacom stĺpiku, určená pre riadenie prístupu na parkoviská a súkromné pozemky.

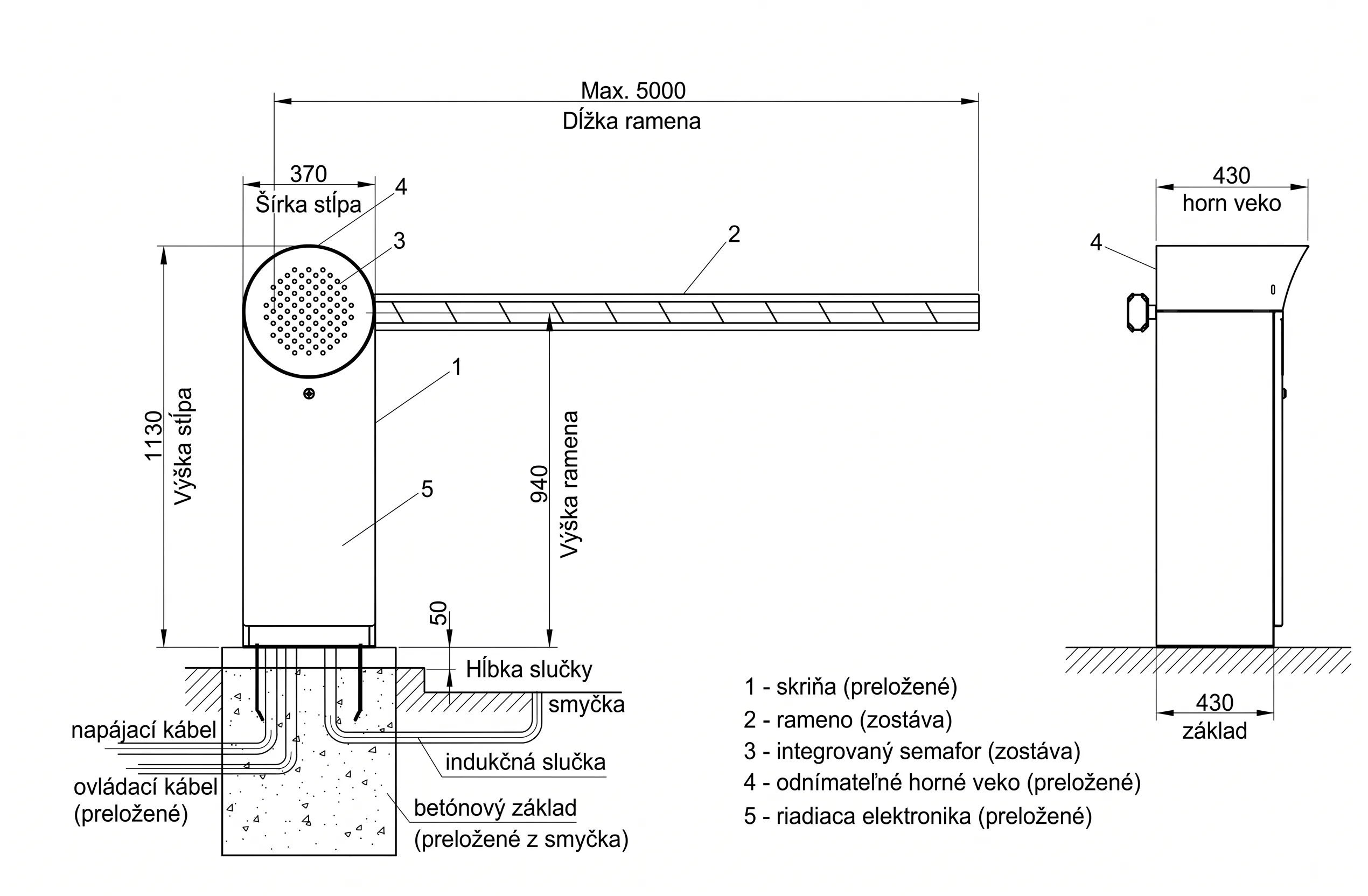

Technický výkres automatickej parkovacej závory Park S s detailnými rozmermi, označenými komponentmi ako skriňa, rameno, integrovaný semafor, odnímateľné horné veko a riadiaca elektronika, vrátane zobrazenia betónového základu, indukčnej slučky a napájacích káblov, s maximálnou dĺžkou ramena 5000 mm.

Prehľad vlastností

Skriňa s integrovaným LED semaforom je vyrobená z oceľového plechu hrúbky 2 mm, opatrená kataforéznym základným náterom a vonkajšou vrstvou vo farbe RAL1028.
Všetky mechanické diely sú galvanicky pozinkované.
Odnímateľný horný kryt, predné dvierka opatrené zámkom.
Elektromechanický pohon s osobitným motorom s integrovanou prevodovkou a kľukovým mechanizmom.
Vyváženie pomocou sady pružín.
Automatické odblokovanie v prípade výpadku napájania.
Čas otvorenia/zatvorenia 0,6 – 5 s.
Detekcia polohy ramena pomocou enkodéra bez koncových spínačov.
Riadiaca elektronika s frekvenčným meničom zabezpečuje plynulý pohyb ramena v celom rozsahu.
Reverz pohybu v prípade nárazu na prekážku.

Použiteľné doplnky

Rameno – hliníkový profil 100 × 45 mm
Rameno – hliníková rúrka s ochrannou molitanovou lištou 80 mm (max. 3 m)
Rameno – hliníkový eliptický profil 45 × 80 mm
GSM moduly
Indukčné detektory a slučky
Kľúčový spínač na skrini
Kĺbové rameno
Vylamovateľné rameno
LED semafory červená/zelená
Kotviaca sada
Osvetlenie ramena
Podpera s elektromagnetickým zámkom
Kĺbové rameno 180°
Záclonky ramena
Dvojité záclonky
Červená/zelená LED páska s bielou ochrannou gumou
Blikajúci maják na skrini
Diaľkové ovládanie
Ultrazvukový detektor
Radarový detektor
Bezslučkový otvárací detektor s možnosťou riadenia

Parametre

Základné parametre


Dĺžka ramena (max.)	3 m
Čas otvorenia / zatvorenia	0,9 – 1,5 s
Prevedenie	Ľavé alebo pravé
Napájanie	230 V / 50 Hz
Príkon	180 W
Rozsah teplôt	−40 až +75 °C
Hmotnosť	65 kg
Krytie	IP54
Rozmery (mm)	370 × 350 × 1070 mm
MCBF	7 000 000 cyklov

Sémantické porovnanie (Park-12BL vs Park-20BL)

Parameter	PARK 15-S	PARK 25-S
Dĺžka ramena (max.)	3 m	5 m
Čas otvorenia / zatvorenia	0,6 – 1,5 s	2 – 4 s
Prevedenie	Ľavé alebo pravé	Ľavé alebo pravé
Napájanie	230 V / 50 Hz	230 V / 50 Hz
Príkon	180 W	180 W
Rozsah teplôt	−40 až +75 °C	−40 až +75 °C
Hmotnosť	65 kg	65 kg
Krytie	IP54	IP54
Rozmery (mm)	370 × 350 × 1070	370 × 350 × 1070
MCBF	7 000 000 cyklov	7 000 000 cyklov

Rýchle technické odpovede (FAQ)

Prečo je MCBF 7 miliónov cyklov dôležité? Pre porovnanie: bežné závory majú MCBF okolo 1-2 miliónov. PARK-S vydrží v rovnakej prevádzke 3-krát dlhšie, čo dramaticky znižuje TCO (celkové náklady na vlastníctvo).
Čo robí frekvenčný menič? Umožňuje soft-start a soft-stop. Rameno nekončí pohyb nárazom, ale plynulým dojazdom, čo šetrí pružiny a kľukový mechanizmus.
Ako funguje integrovaný semafor? Je zabudovaný priamo v skrini závory, čo šetrí náklady na externé stĺpiky. Signalizuje vodičovi stav vjazdu (červená/zelená) synchrónne s pohybom ramena.
Čo ak vypadne prúd? Závora sa automaticky odblokuje. Bezpečnosť a priechodnosť sú zabezpečené bez nutnosti hľadať kľúč v tme.
Dá sa použiť kĺbové rameno? Áno, PARK-S podporuje širokú škálu doplnkov vrátane kĺbových ramien (pre nízke stropy) a vylamovateľných držiakov.

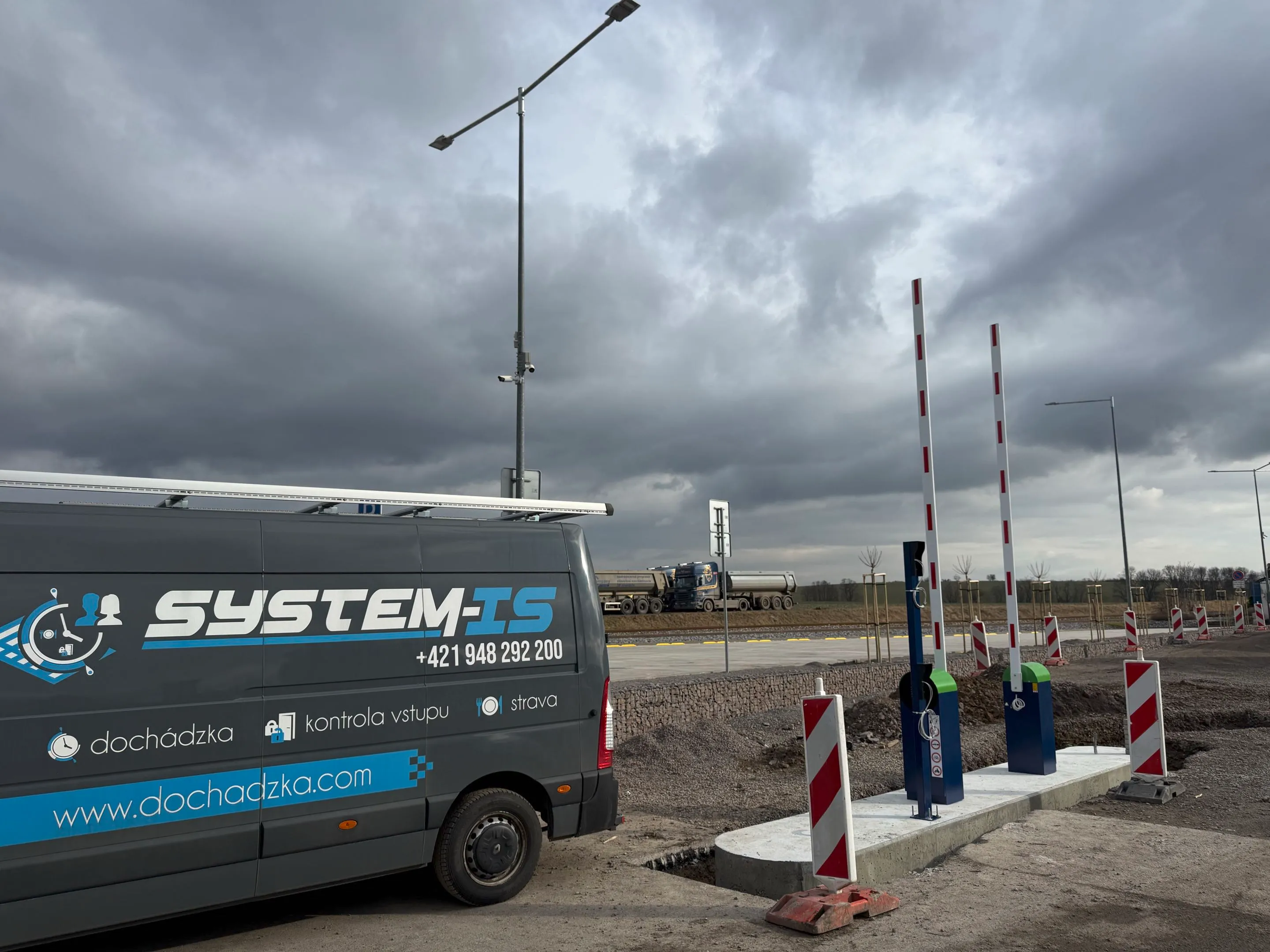

Inštalácia automatických parkovacích závor Park S s bielymi ramenami a červenými reflexnými pruhmi, vedľa dodávky "SYSTEM-IS" s logom dochádzka a kontrola vstupu, v exteriérovom prostredí pod zamračenou oblohou.

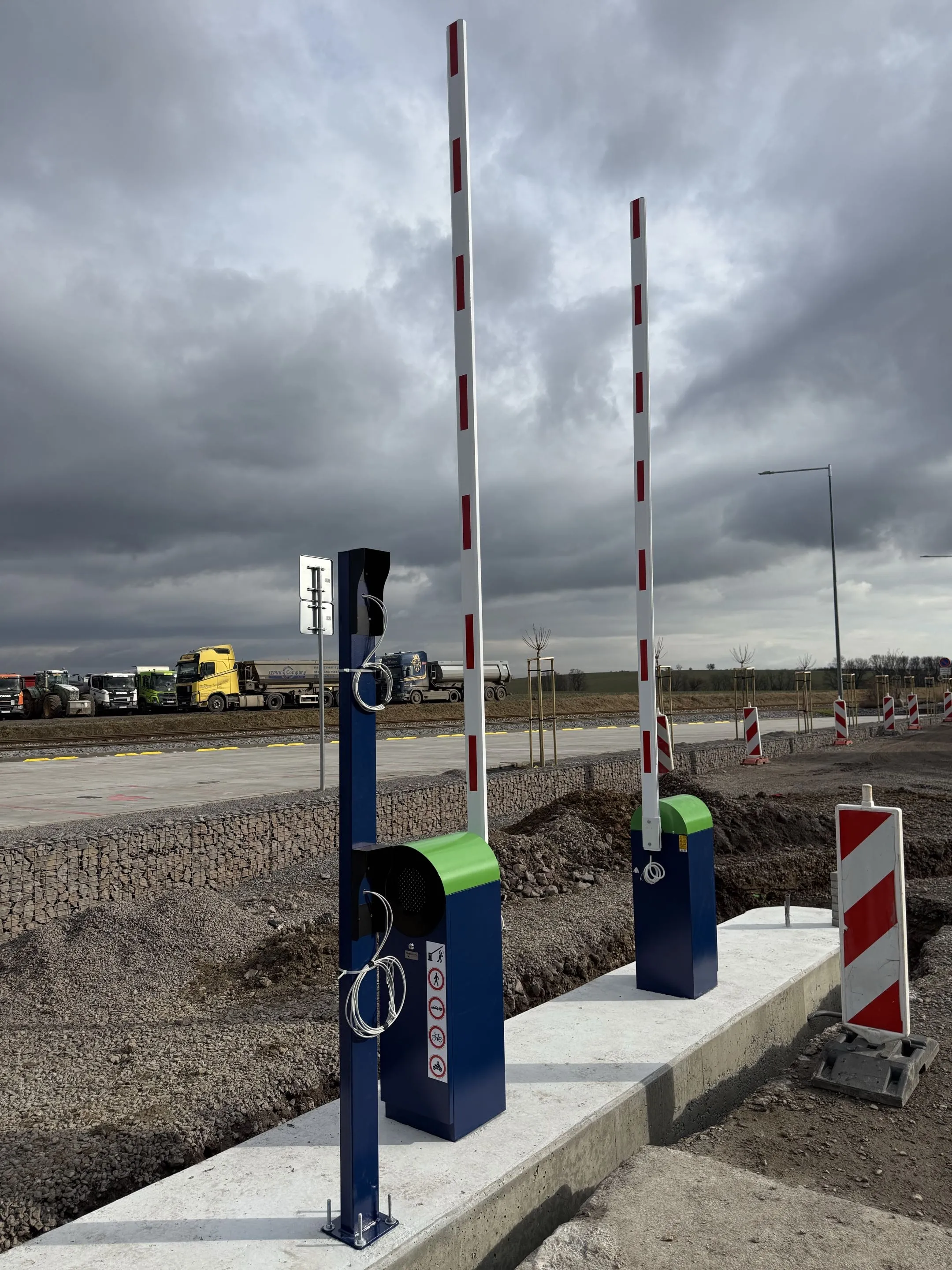

Dve automatické parkovacie závory Park S s tmavomodrými stĺpikmi a zelenými hornými krytmi, s bielymi ramenami s červenými reflexnými pruhmi v zdvihnutej polohe, inštalované na betónovom podklade pri štrkovej ceste s nákladnými vozidlami v pozadí, pod zamračenou oblohou.

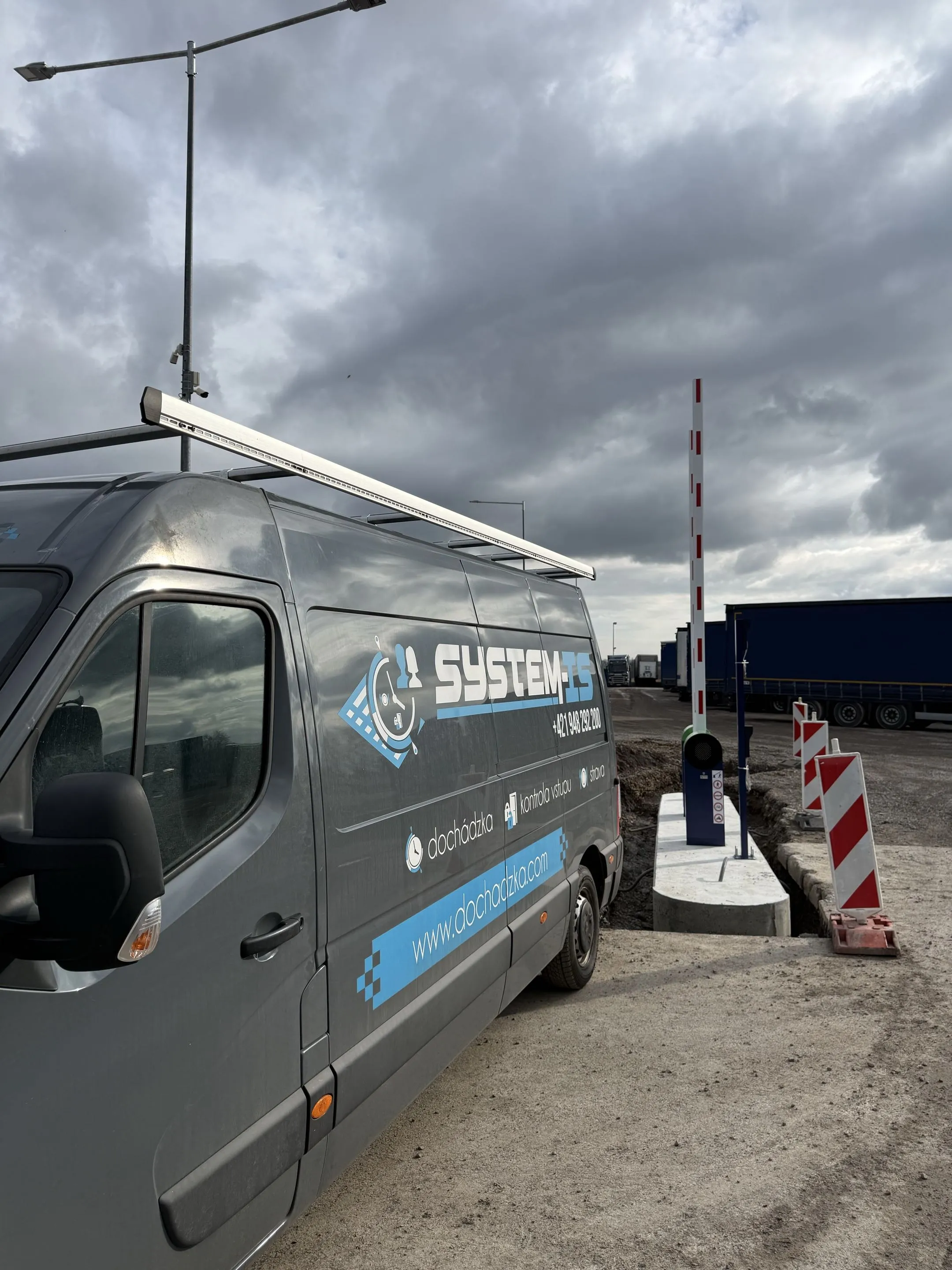

Automatická parkovacia závora Park S s tmavomodrým stĺpikom, zeleným horným krytom a bielym ramenom s červenými pruhmi, umiestnená pri dodávke "SYSTEM-IS", ktorá slúži na dochádzku a kontrolu vstupu, v exteriérovom prostredí pod zamračenou oblohou.

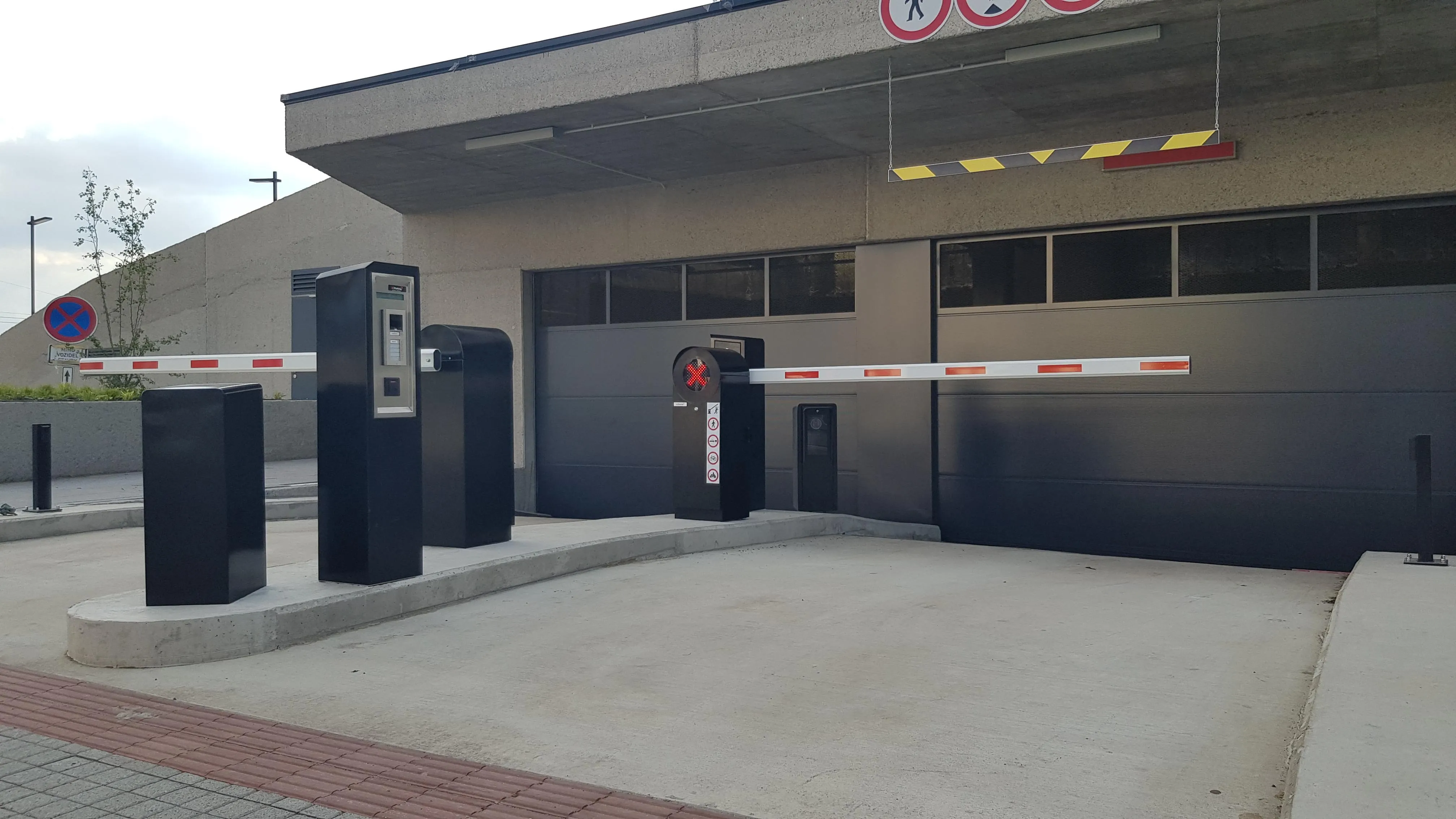

Vstup do podzemnej garáže s dvomi automatickými parkovacími závorami Park S v čiernej farbe s bielymi ramenami s červenými pruhmi, doplnenými o terminály pre platbu a riadenie prístupu, s tmavými garážovými dverami v pozadí.

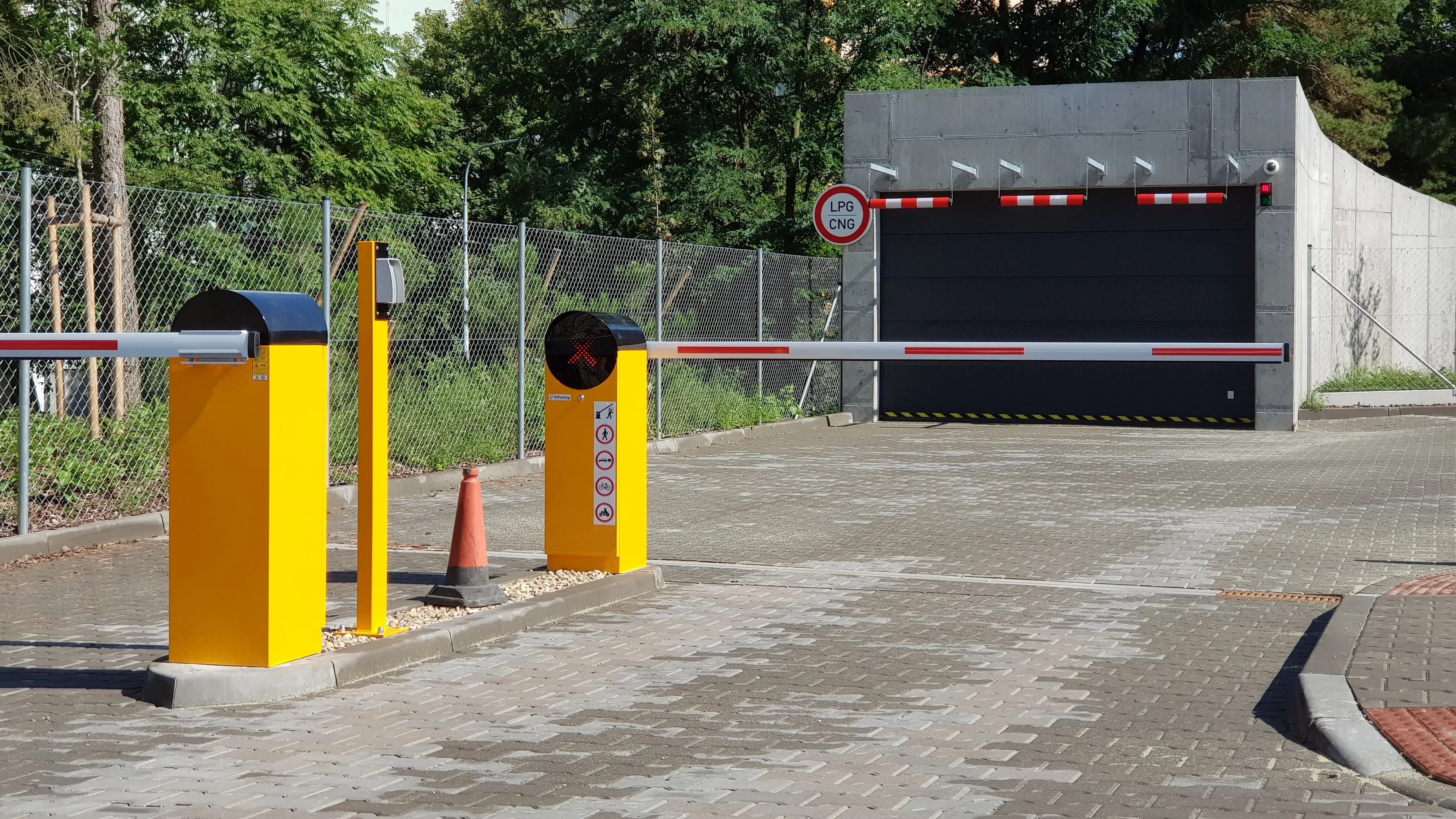

Vstup do podzemnej garáže s dvoma žltými automatickými závorami Park S, s bielymi ramenami s červenými pruhmi a signalizačnými svetlami, pričom ľavá závora má čierny vrchný kryt a pravá má integrovanú červenú stop značku, s tabuľkou "LPG CNG" a pletivovým oplotením po ľavej strane.

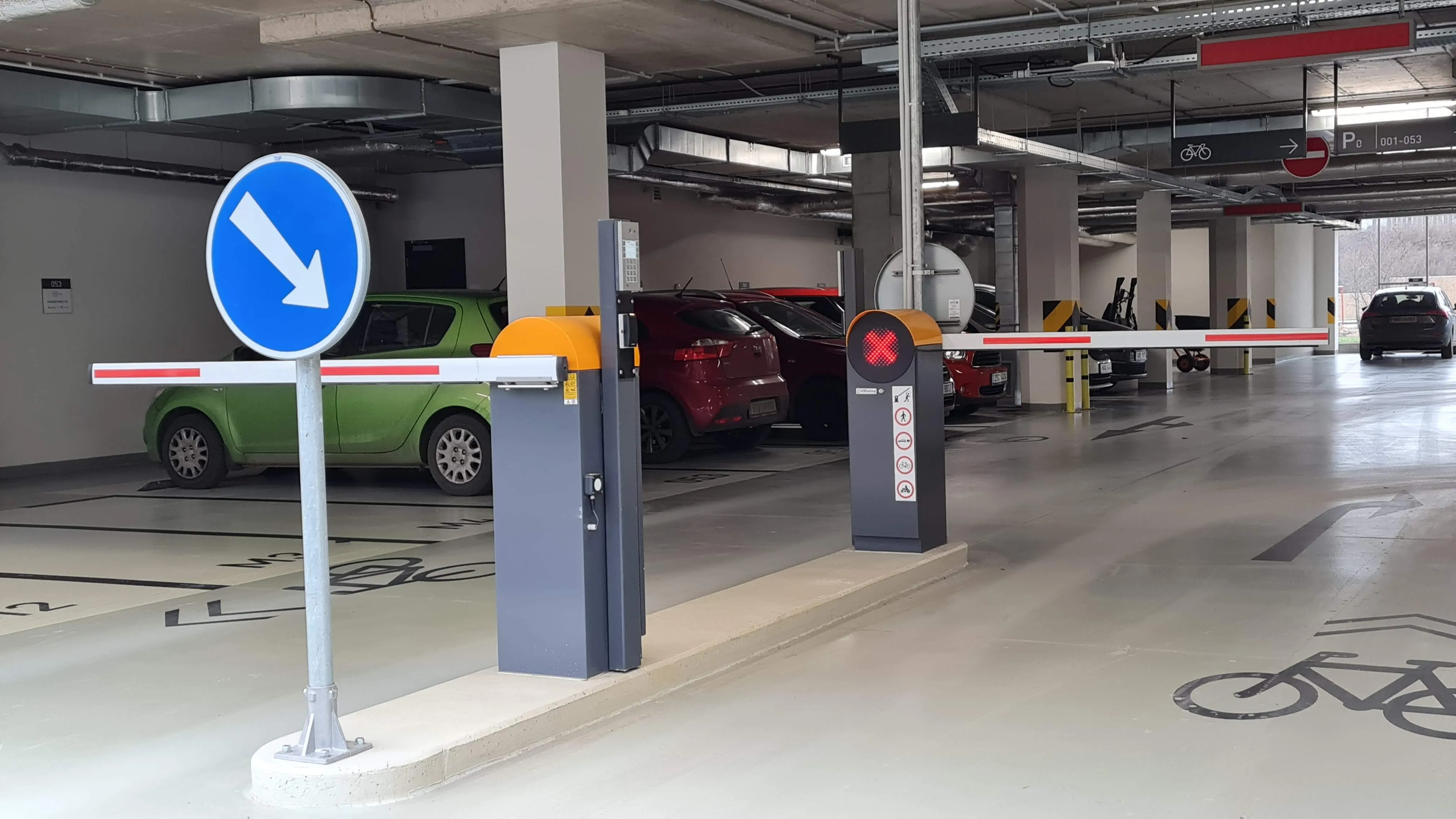

Vstupná časť podzemnej garáže s dvoma automatickými parkovacími závorami Park S v tmavosivej farbe s oranžovými detailmi a bielymi ramenami s červenými pruhmi, doplnené o modrú navigačnú šípku smerujúcu nadol a červené signalizačné svetlo, s vyznačenými cyklistickými pruhmi a zaparkovanými autami v pozadí.
