RB53
Popis

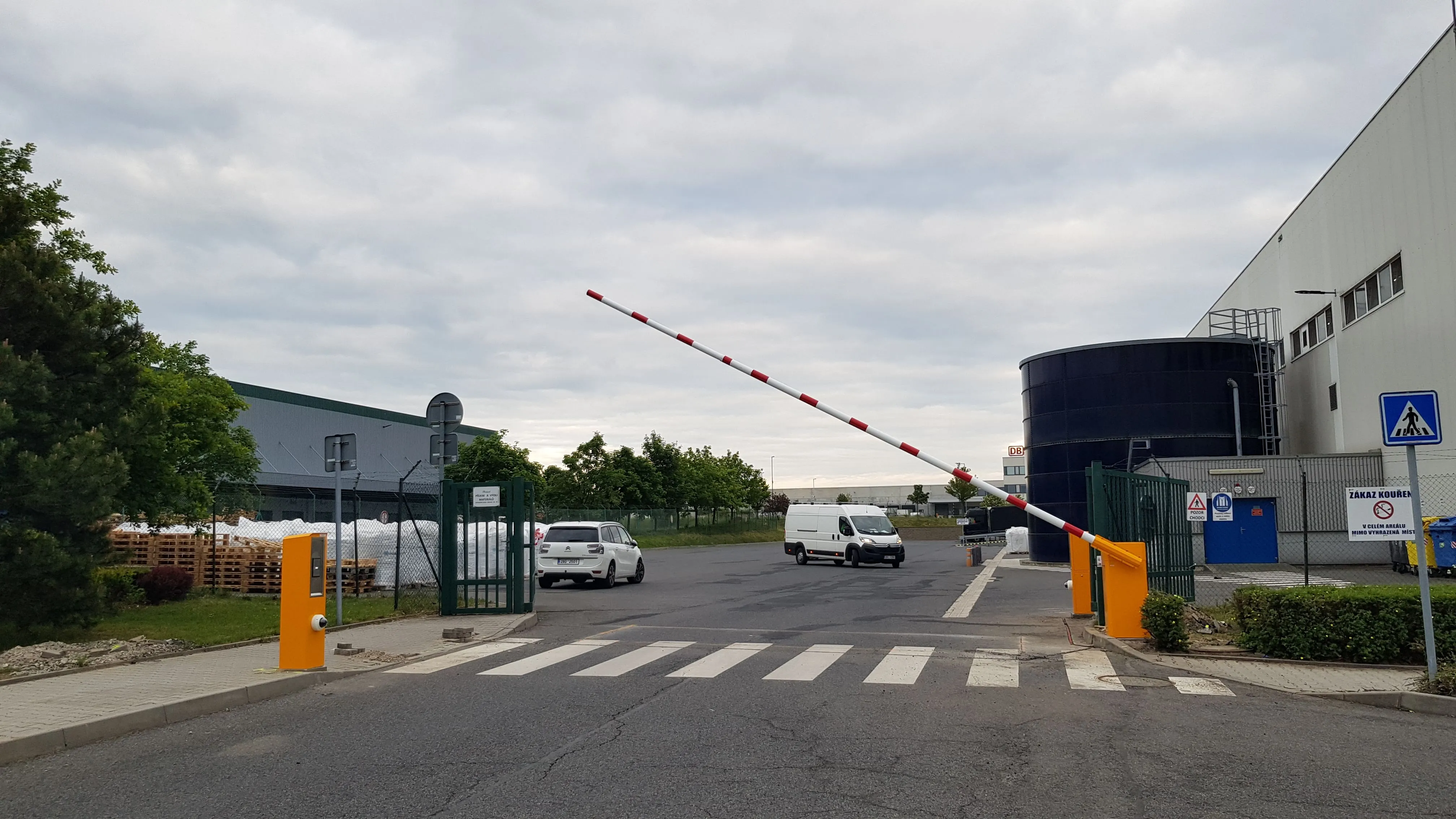

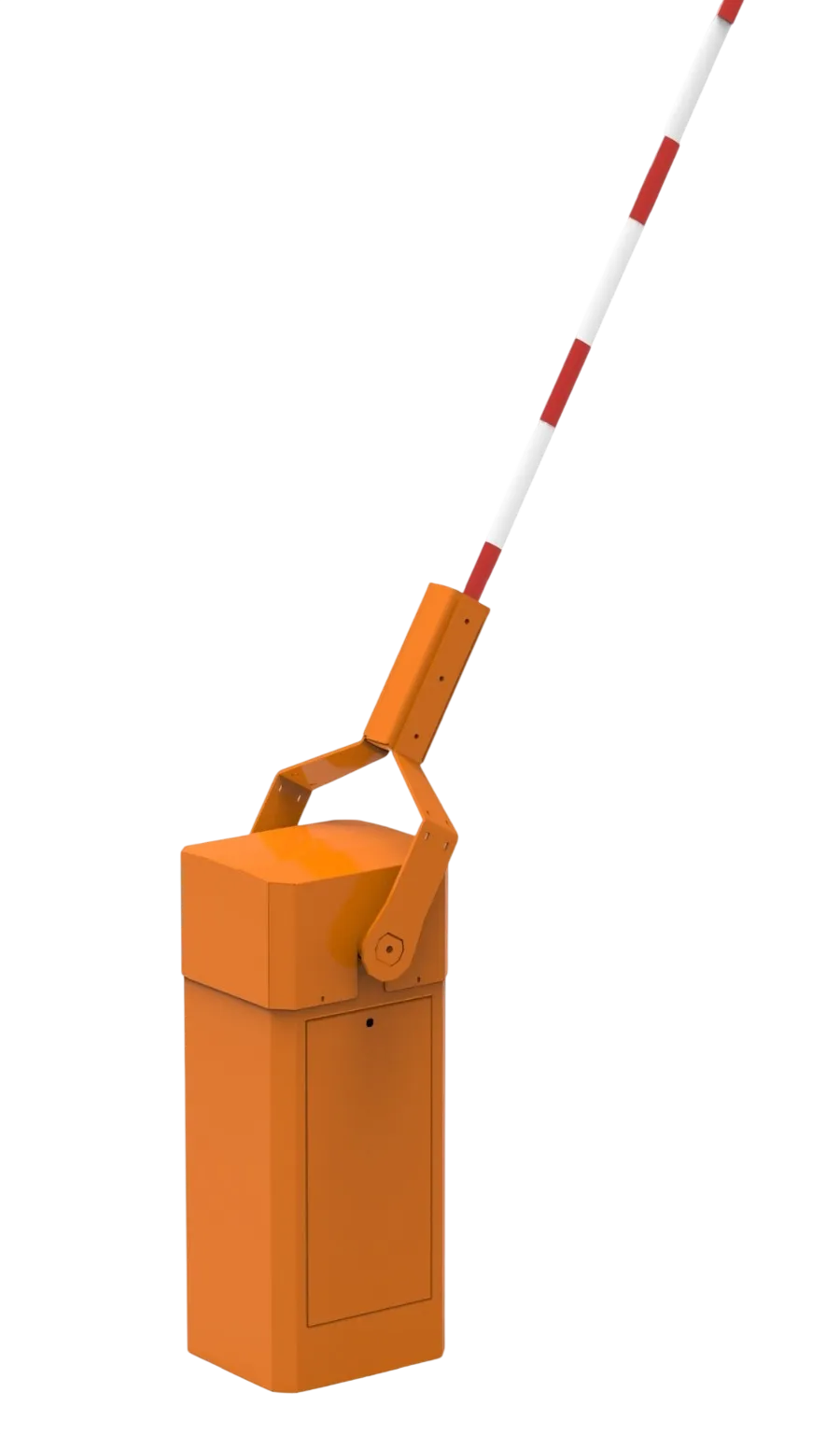

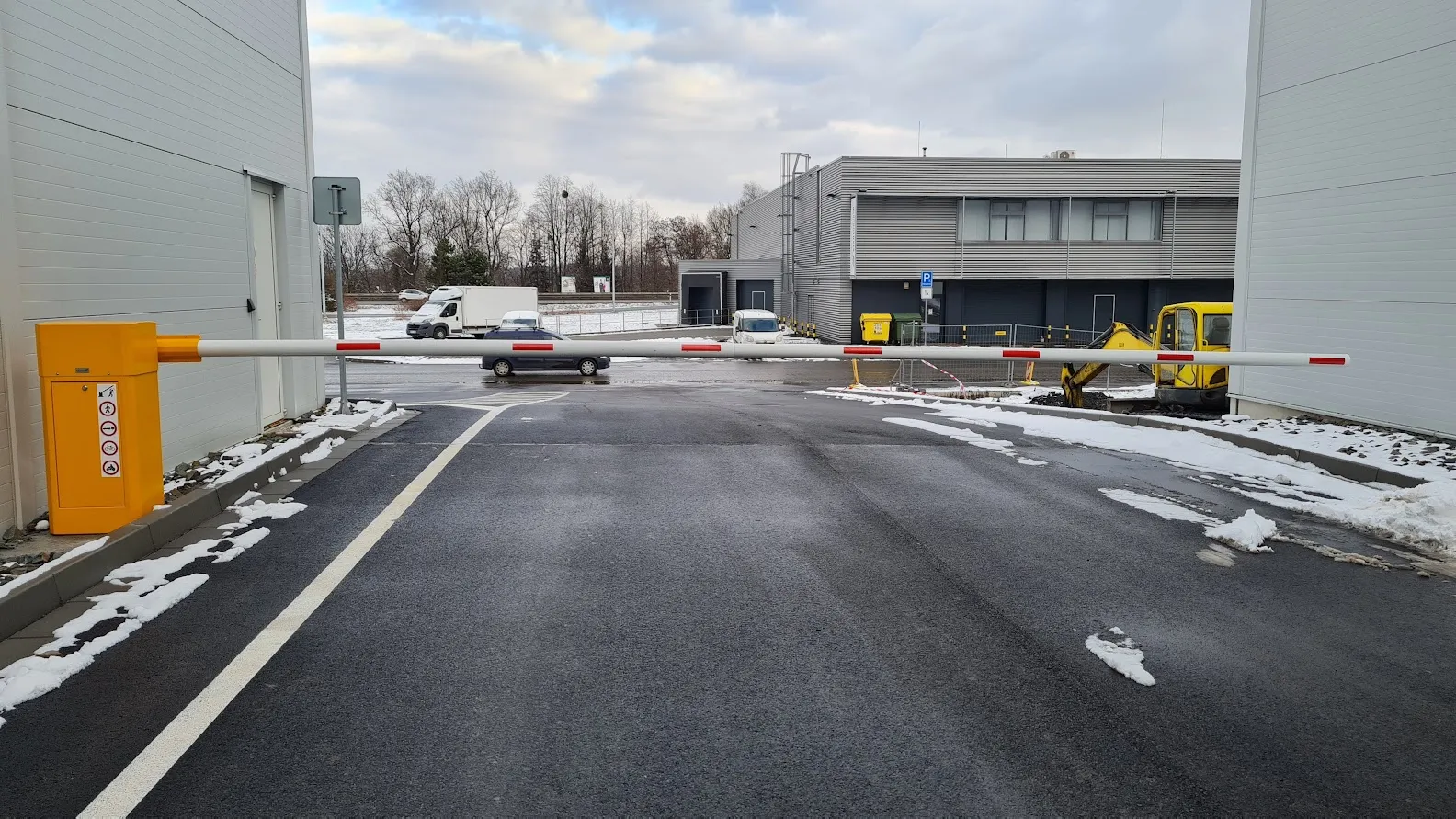

Automatická závora RB53 je závora s ramenom s maximálnou dĺžkou až 11 metrov a rýchlosťou otvorenia 7–9 s. Závora navyše disponuje robustnou samonosnou skriňou, ale aj vystuženým kĺbom a ramenom, čo poskytuje dodatočnú ochranu pred jej poškodením. Priemyselná závora RB53 je vhodná najmä na riadenie prejazdu na miestach s extrémnou šírkou, typicky priemyselné areály, riadenie dopravy a pod.
Prehľad vlastností
- Centrálne (príp. bočné) uloženie ramena pozostávajúceho z 2 sekcií (priemer 100 – 90 mm) s dĺžkou až 11 m. Pre dĺžky viac ako 9 m je rameno dodatočne zavesené pomocou dvojice kovových laniek.
- Robustný nosný hriadeľ, priemer 50 mm, uložený v 2 ložiskách s jednoduchou zmenou prevedenia ľavá/pravá.
- Konštrukcia skrine z oceľového plechu v rozsahu hrúbky 3 – 6 mm, zákl. farba RAL 1028, iný odtieň na prianie.
- Elektromechanický pohon pozostávajúci z 3-fázového asynchrónneho motora, šnekovej prevodovky a sekundárneho prevodu.
- Frekvenčný menič zaisťujúci plynulý pohyb ramena a pokojný dojazd do koncových polôh.
- Hodnota krútiaceho momentu výrazne prevyšuje ostatné výrobky v tomto segmente. Preto je závora veľmi vhodná na inštaláciu doplnkových zábran (jednoduché alebo dvojité záclonky, pevné alebo kombinované ploty s celkovou výškou až 1800 mm).
Použiteľné doplnky
- Rameno Alu rúra priemer 90/100 mm
- GSM moduly
- Indukčné detektory a slučky
- Kľúčový spínač na skrini
- Kĺbové rameno
- LED semafory červená/zelená
- Kotevná sada
- Osvetlenie ramena
- Podpera s elektromag. zámkom
- Kĺbové rameno 180°
- Záclonky ramena
- Dvojité záclonky
- Farba na prianie
- Červená/zelená LED páska s bielou ochrannou gumou
- Blikajúci maják na skrini
- Diaľkové ovládanie
- Ultrazvukový detektor
- Radarový detektor
- Bezsmyčkový otvárací detektor s možnosťou riadenia
Parametre
Základné parametre
| Model | RB 53 |
| Kód produktu | RB53 |
| Dĺžka ramena (max) | 11 m |
| Čas otvorenia / zatvorenia | 7–9 s |
| Prevedenie | Centrálne alebo bočné |
| Napájanie | 230 V / 50 Hz |
| Motor | 250 W |
| Rozsah teplôt | -20 až 50 °C |
| Hmotnosť | 160 kg |
| Krytie | IP54 |
| MCBF | 3 000 000 cyklov |

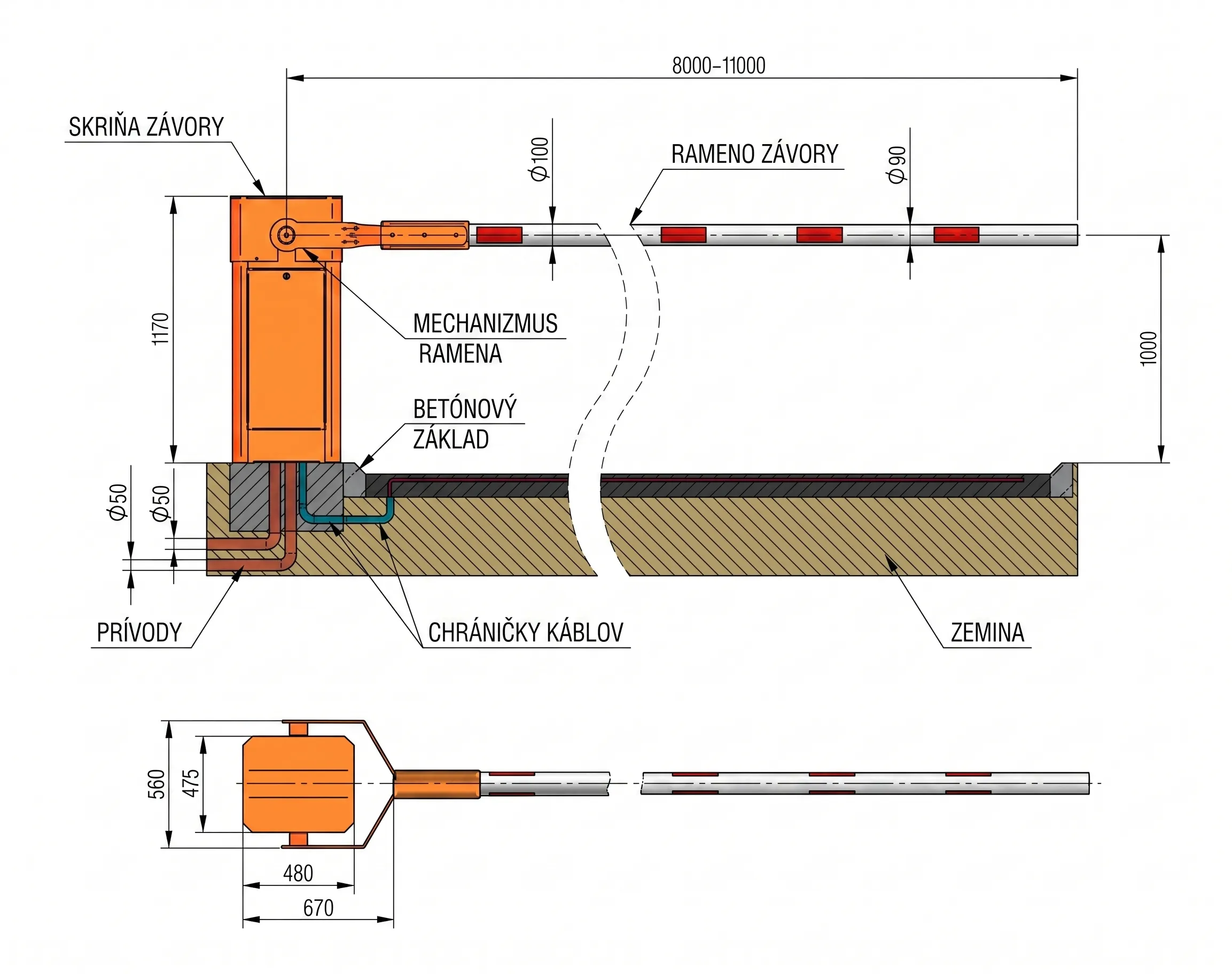

| Rozmery (mm) | 480 x 415 x 1170 |
| Núdzové otváranie | Otáčanie kľukou |
| Rameno závory | Alu teleskopická rúra |
Rýchle technické odpovede (FAQ)
- Nevyhne sa 11-metrové rameno vlastnou váhou? Pri dĺžkach nad 9 metrov dodávame špeciálny systém zavesenia s kovovými lankami, ktoré držia rameno v dokonalej rovine a zabraňujú jeho “vädnutiu”.
- Je táto závora vhodná pre vysokú intenzitu prevádzky? Absolútne. Vďaka 3-fázovému motoru a frekvenčnému meniču sa motor neprehrieva ani pri kontinuálnom otváraní/zatváraní. MCBF 3 milióny cyklov hovorí za všetko.
- Čo ak vypadne elektrina? Závora je vybavená mechanizmom pre automatické otvorenie pri výpadku prúdu. Pre servisné účely je k dispozícii aj manuálne otváranie kľukou.
- Môžem na rameno namontovať plot (záclonku)? Áno, RB 53 má extrémne vysoký krútiaci moment. Môžete použiť jednoduché aj dvojité záclonky až do celkovej výšky zábrany 1,8 metra.
- Dá sa zmeniť orientácia závory (ľavá/pravá)? Konštrukcia nosného hriadeľa umožňuje jednoduchú zmenu prevedenia priamo na mieste inštalácie.
